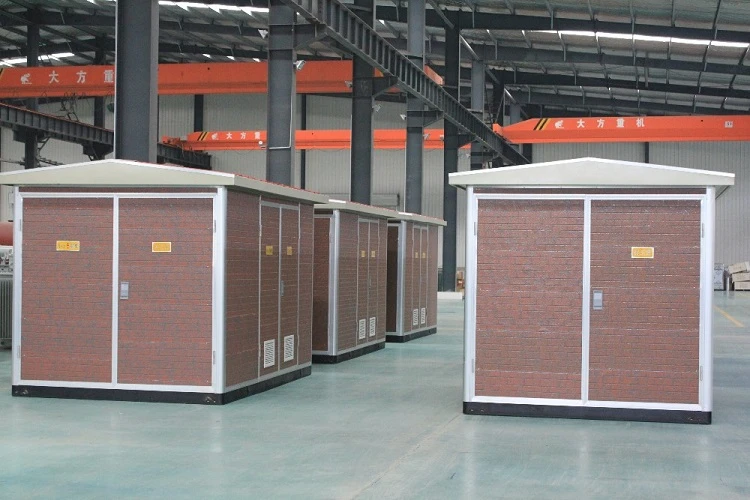

Subestação de caixa compacta de 11kV
A subestação de caixa compacta é um equipamento de distribuição de energia compacto para interior e exterior pré-fabricado de fábrica que integra aparelhagem de alta tensão, transformadores de distribuição e dispositivos de distribuição de energia de baixa tensão de acordo com um determinado esquema de fiação. Condições normais de uso Altitude: Não...
Descrição
A subestação de caixa compacta é um equipamento de distribuição de energia compacto para interior e exterior pré-fabricado de fábrica que integra aparelhagem de alta tensão, transformadores de distribuição e dispositivos de distribuição de energia de baixa tensão de acordo com um determinado esquema de fiação.
| Número de série | Nome | Unidade | Aparelho de alta tensão | Transformador | Aparelhos elétricos de baixa tensão |
| 1 | Tensão nominal | KV | 6/10 | 6/0.4 10/0.4 | 0.4 |
| 2 | Capacidade nominal | KVA | 50∼1600 | ||
| 3 | Corrente nominal | A | 200,400,630 | 100∼3200 | |
| 4 | Corrente nominal de interrupção de curto-circuito | A | Chave de carga 400~630 | 15~63KV | |
| KA | O interruptor combinado depende do fusível | ||||
| 5 | Corrente suportável nominal de curta duração | KA | 16,20(4S) | 15 (1S) | |
| 30 (1S) | |||||
| 6 | Corrente suportável de pico nominal | KA | 31.5,50 | 30 | |
| 63 | |||||
| 7 | Tensão suportável de frequência de energia (1MIN) | KV | Fase para terra e fase para fase 32/42 | 25/35 (Imersão em óleo) | Menor ou igual a 0.3, 2 |
| Porta de isolamento 36/48 | 20/28 (Seco) | >0.3, 2.5 | |||
| 8 | Tensão suportável de impulso de relâmpago (valor de pico) | KV | Fase para terra e fase para fase 60/75 | 60/75 | |
| Porta de isolamento 70/85 | |||||
| 9 | Grau de proteção da caixa | IP23 | |||
| 10 | Nível de ruído | ab | 55 | ||
| 11 | Padrão executivo | GB/T 17467«Subestação pré-fabricada de alta tensão e baixa tensão» |
Condições normais de uso
Altitude: Não mais de 1000M;
Temperatura ambiente: -25 graus ~40 graus ;
Umidade relativa: A média diária não é superior a 95 por cento, a média mensal não é superior a 90 por cento;
Local de instalação: Local sem fogo, risco de explosão, poeira condutora, gás químico corrosivo e forte vibração.
Caso as condições acima sejam ultrapassadas, o usuário deverá negociar com nossa empresa.
