Subestação Elétrica de Transformadores Compactos

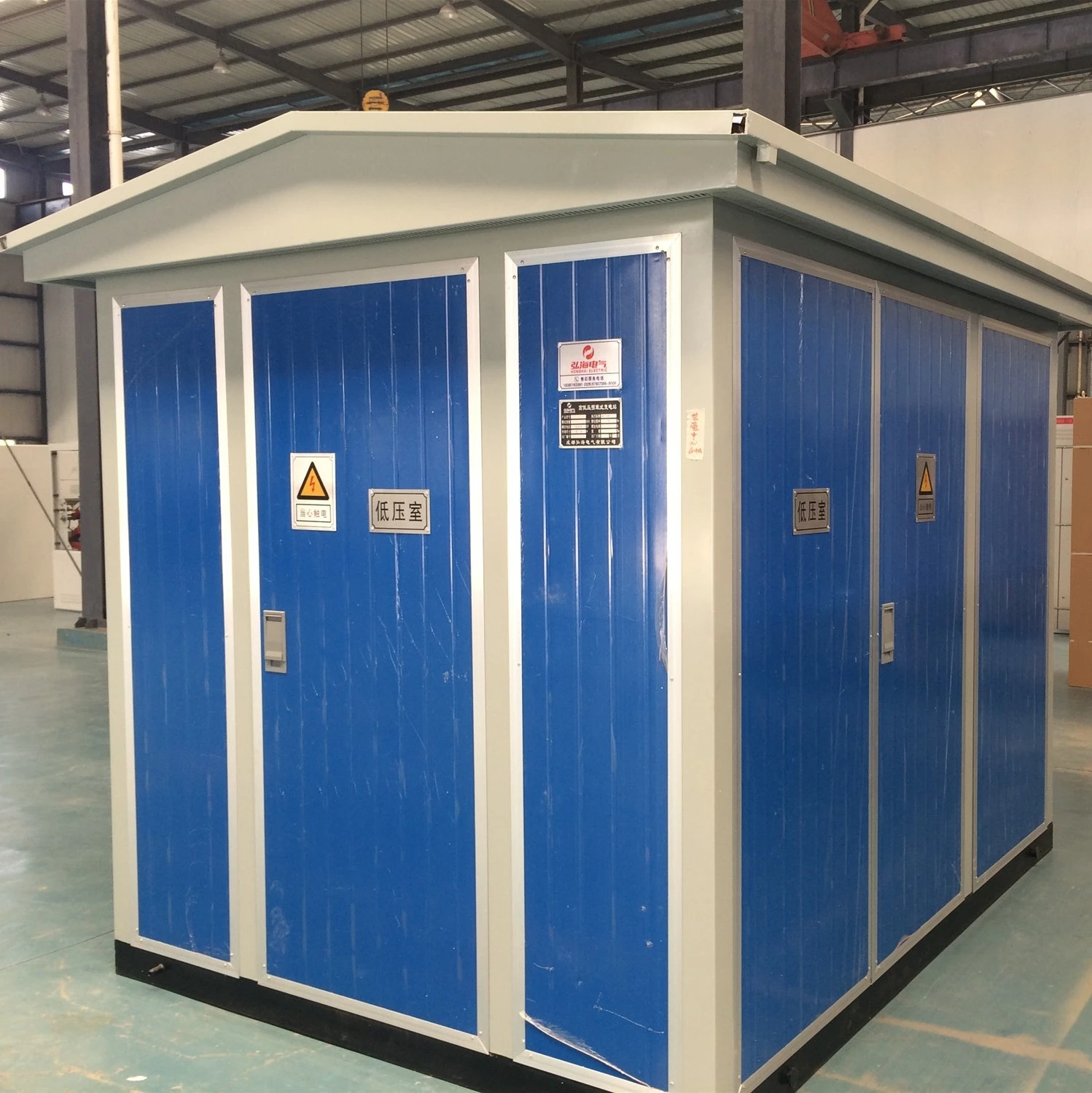

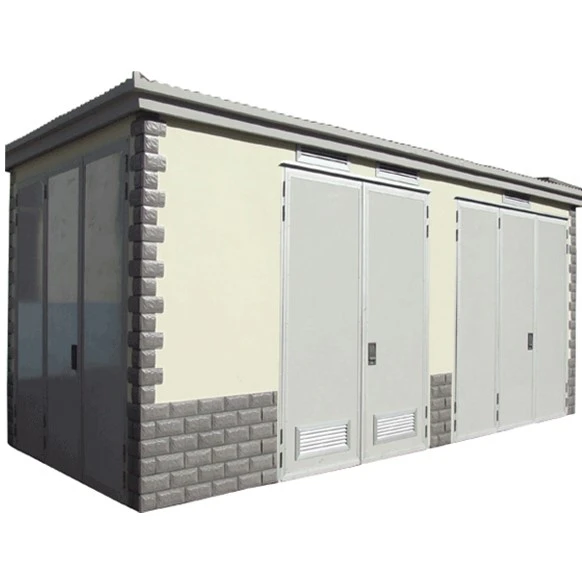

Subestação elétrica exterior do transformador compacto de 11KV 630KVA 11/0.4KV

A subestação elétrica compacta é um conjunto completo de novos equipamentos transformadores de potência desenvolvidos pela nossa empresa com base na transformação da rede elétrica urbana nacional. É a melhor combinação de transformadores de potência selados-imersos em óleo e componentes elétricos de alta e baixa tensão. Através da otimização estrutural, o gabinete de distribuição é miniaturizado e a área ocupada do transformador combinado é bastante reduzida. Tem as vantagens de tamanho pequeno, baixo ruído, fonte de alimentação confiável, estrutura razoável, instalação simples, operação fácil e uso fácil. O terminal de automação de rede pode ser montado no gabinete de rede em anel de alta-tensão para realizar detecção confiável de curto-circuito e falhas de aterramento-monofásico e tem a função "quatro remotos"; isso conduz à atualização automática da distribuição da rede. É amplamente utilizado em estações centrais comerciais em áreas residenciais, empresas industriais e de mineração, escolas ferroviárias de aeroportos, hospitais,-arranha-céus e locais.

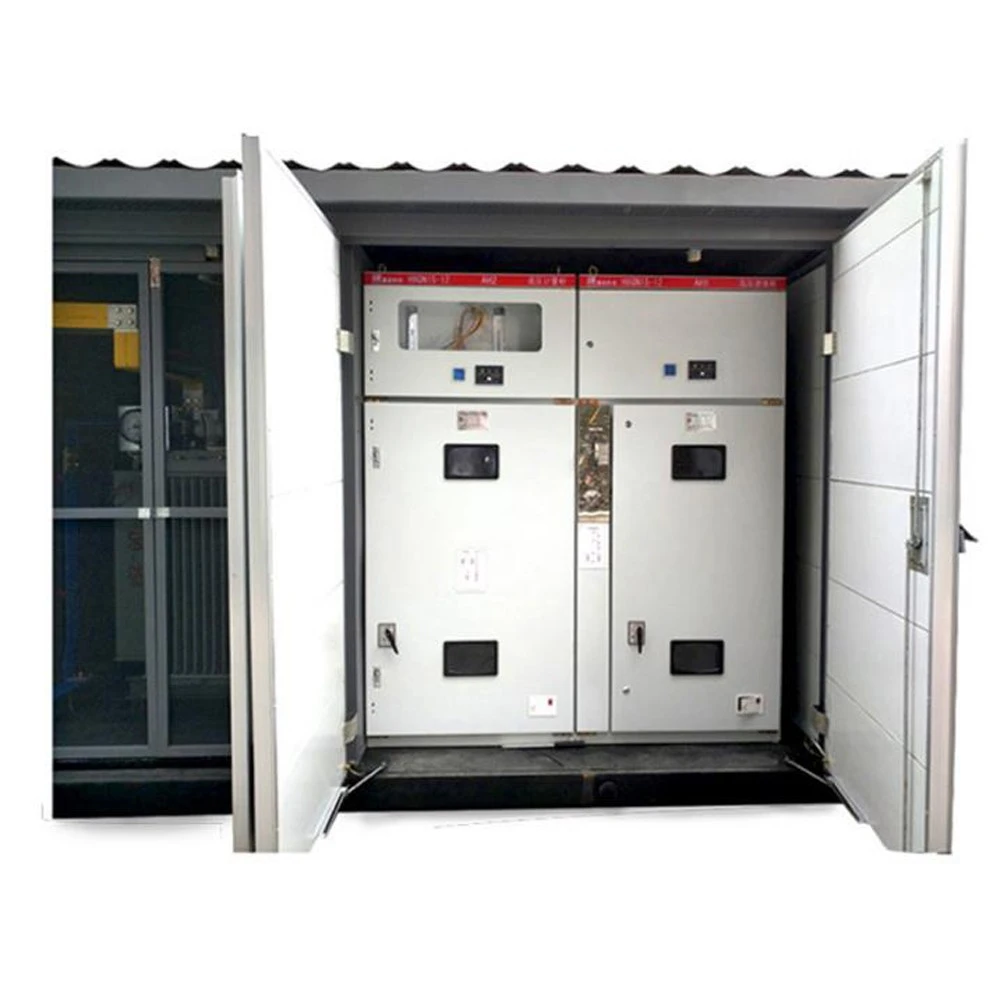

Configuração de gabinete de distribuição principal-de baixa tensão para transformador de caixa

O gabinete de distribuição principal de baixa-tensão do transformador de caixa geralmente precisa ser equipado com uma chave de isolamento de baixa-tensão de entrada, um disjuntor principal de baixa-tensão e um dispositivo de medição principal de baixa-tensão. O interruptor de isolamento-de baixa tensão deve ser instalado para atender às necessidades de manutenção e reparo diários. O disjuntor principal-de baixa tensão é selecionado com base na capacidade do transformador e na corrente-de curto-circuito no local de instalação do disjuntor.

O disjuntor principal de baixa-tensão dos transformadores geralmente adota disjuntores inteligentes do tipo quadro, e os requisitos de seleção e configuração são os seguintes:

(1) A corrente nominal do disjuntor. Geralmente, 2,0-2,5 vezes o valor da capacidade do transformador é suficiente. A corrente de interrupção nominal correspondente é maior que o valor da corrente de curto-circuito no lado de baixa tensão do transformador e a calibração raramente é necessária.

(2) Longo atraso (ou seja, tempo inverso, sobrecarga) corrente de ajuste da liberação de sobrecorrente Lset, necessária para atender In Menor ou igual a Iset1 Menor ou igual a Iz. Entre eles, In é a corrente nominal no lado de baixa-tensão do transformador e Iz é a capacidade de transporte de corrente do barramento de baixa-tensão. Para utilizar plenamente a capacidade do transformador sem afetar sua vida útil, Iset1 deve ser igual ou próximo de In.

(3) Curto atraso (ou seja, limite de tempo fixo, sobrecorrente), sobrecorrente e corrente de ajuste de liberação Iset2, necessária para atender 1.2Ifj Menor ou igual a Iset2 Menor ou igual a Id/1.3. Entre eles, Ifj é a corrente de pico de carga de curto-prazo do transformador e Id é a corrente de falta-de aterramento monofásica do transformador. Este requisito é fácil de atender para transformadores conectados a D e yn11, mas não para transformadores conectados a Y e yn0. É também por isso que os transformadores de caixa costumam usar transformadores D e yn11. O tempo de configuração da liberação de sobrecorrente de curto atraso do disjuntor principal de baixa tensão do transformador é geralmente de 0,6 segundos, o que pode garantir que a diferença de tempo com o disjuntor de nível seguinte não seja inferior a 0,2 segundos.

(4) Corrente de ajuste de liberação de sobrecorrente instantânea Iset3. Devido à proteção de sobrecorrente de curto atraso, para garantir melhor seletividade, o valor Iset3 pode ser definido mais alto, geralmente tomando Iset1, que é 12-15 vezes o valor.

Dispositivo automático de compensação de potência reativa para transformador de caixa

De acordo com os padrões nacionais atuais, a capacidade de compensação de potência reativa geralmente deve ser configurada em 30% da capacidade do transformador, o que obviamente atende aos requisitos para condições de uso de alto fator de potência natural. Porém, com a rápida popularização de eletrodomésticos indutivos, como condicionadores de ar, máquinas de lavar, geladeiras e luminárias-de baixo consumo de energia, às vezes não é possível obter o efeito esperado quando configurado de acordo com 30% da capacidade do transformador. Portanto, é aconselhável configurar de 40% a 60% da capacidade do transformador e compensar automaticamente em 10 circuitos de controle. Embora o custo tenha aumentado, o custo é relativamente insignificante em comparação com todo o transformador de caixa e o efeito de compensação é bom.

Configuração do gabinete de saída-de baixa tensão

O número de circuitos no gabinete de saída de baixa-tensão do transformador de caixa é geralmente determinado com base na distribuição de carga em sua área de fonte de alimentação e na reserva apropriada de 1-3 circuitos. As especificações e modelos dos disjuntores selecionados para cada circuito são determinados com base nas cargas calculadas correspondentes. Os requisitos de seleção e configuração dos disjuntores de baixa tensão para cada alimentador são semelhantes aos do disjuntor principal do transformador. Mas o pré-requisito é saber a corrente de carga calculada de cada alimentador. Só então poderá ser alcançada uma alocação razoável

A Especificação

Nossa oficina

CERTIFICADO

EXPOSIÇÃO

VISÃO GERAL DA EMPRESA

EMBALAGEM E ENTREGA

Perguntas frequentes

Q5 : O OEM/ODM está disponível?

R: Sim, é! Nossos produtos podem ser personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com desenhos ou requisitos dos clientes.

Q6 : Você é fabricante ou empresa comercial?
R: Somos fábrica, como fabricante 100% profissional com 20 anos de experiência como fabricante, poderíamos produzir produtos de acordo com as necessidades dos clientes e também poderíamos controlar 100% a qualidade dos produtos.

Q7 : O preço pode ser negociado?

R: Sim, o preço é negociável. Pode ser alterado de acordo com sua quantidade ou pacote

Q8 : Que tal inspeção?

R: Temos todo o sistema de inspeção, desde a matéria-prima até os produtos finais, incluindo teste de aumento de temperatura, teste de tipo de condutor de teste de pulverização de sal, teste de vida mecânica.

Q9 : Quais são as condições de pagamento?

R: TT, Paypal, Western Union, garantia comercial Alibaba e L/C são aceitáveis. 30% T/T adiantado, saldo de 70% antes do envio.

Nosso serviço

1. Serviço de pré-venda

um. Desenvolver soluções técnicas

b. Envie cotações, fichas técnicas e desenhos

c. Desenvolver plano de transmissão de energia, plano de teste e plano de remessa

2. Serviço-pós-venda

um. Supervisionar o progresso da produção em total conformidade com o plano

b. Envie fotos aos clientes durante cada processo de fabricação (ponto de espera)

c. Notifique o cliente uma semana antes do teste.

d. Responda rapidamente dentro de 12 horas a qualquer momento.

3. Serviço-pós-venda

um. Todas as peças têm garantia de dois{1}}anos e o fabricante apresenta defeito. O fabricante original ou HFY pode fornecer todas as peças sobressalentes e componentes gratuitamente.

b. Documentos técnicos:

O manual original de operação e manutenção, que inclui diagramas de fiação, diagramas de blocos e informações sobre solução de problemas.

c. instalação

Normalmente, seguindo o manual detalhado do usuário em inglês, os clientes podem instalar e operar por conta própria.
