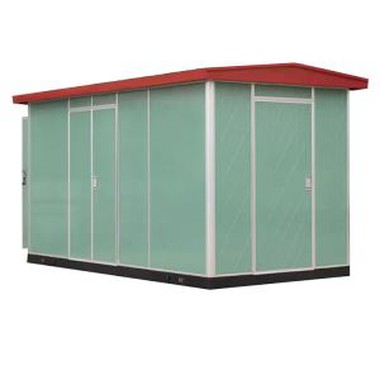

Subestação compacta pré-fabricada externa

Subestação compacta pré-fabricada externa

O gabinete de comutação de mudança de tipo fechado de metal CA é um equipamento de comutação fechada de metal de dispositivo interno trifásico de 50 Hz. É usado em usinas de energia, tensão nominal de sistema de subestação de 35 kV, corrente máxima nominal de 2.000 A, tensão máxima não superior a 40,5 kV de barramento único ou conjuntos seccionados de barramento único de equipamentos de distribuição.

Este dispositivo de comutação atende aos requisitos de DL/t404-91, IEC298, GB3906 e outros padrões, e tem as funções de evitar operação incorreta do disjuntor, empurrar e puxar carrinho de mão com carga, linha de aterramento, transmissão de energia com linha de aterramento e intervalo de carregamento acidental (referido como "cinco precauções").

A subestação tipo caixa é adequada para distritos residenciais, mudanças públicas urbanas, centro movimentado, energia de construção e assim por diante. Os usuários podem escolher a mudança do tipo de caixa de acordo com as diferentes condições de uso e grau de carga. Desde o advento da subestação caixa, ela se desenvolveu muito rapidamente. Nos países desenvolvidos, 70% dos transformadores de distribuição foram desenvolvidos e os Estados Unidos foram responsáveis ​​por 90%. O rápido desenvolvimento da modernização urbana da China e a renovação da rede de distribuição urbana serão amplamente aplicados.condição ambiental.
As subestações do tipo caixa são usadas em-arranha-céus residenciais, vilas luxuosas, parques quadrados, áreas residenciais, fábricas de pequeno e médio porte, minas, campos de petróleo e eletricidade de construção temporária e outros locais para aceitar e distribuir eletricidade no sistema de distribuição.

Esta série de subestações pré-{0}}instaladas é adequada para sistemas CA trifásicos de 12kV-com frequência nominal de 50 Hz e bairros residenciais, edifícios comerciais, hotéis, grandes canteiros de obras,-arranha-céus, empreendimentos industriais e de mineração e canteiros de obras temporários com configuração de capacidade abaixo de 2.500 kVA. A fonte de alimentação de rede também é adequada para fonte de alimentação de terminal radial.

Esta série de subestações pré-fabricadas tem as vantagens de tamanho pequeno, área ocupada pequena, grande seletividade, instalação pequena-no local e ciclo curto de instalação e depuração. E recursos como movimentação com o centro de carga.

A subestação de tipo europeu é um conjunto completo de novos equipamentos de transformação de potência desenvolvidos pela nossa empresa com base na transformação da rede urbana nacional, constituindo a combinação ideal para o transformador de potência selado-imerso em óleo e componentes elétricos de alta e baixa tensão. Através da otimização da estrutura, o painel deve ser miniaturizado ao extremo, o que reduz bastante a área ocupada do transformador combinado com vantagens como pequeno volume, baixo ruído, fonte de alimentação confiável, estrutura razoável, flexível para instalação, fácil de operar e capaz de ir profundamente no centro de carga ao máximo, etc. “quatro remotos”, que facilita a atualização automática da distribuição da rede. É amplamente utilizado em bairros residenciais, centros comerciais, estações, empresas industriais e de mineração, aeroportos, ferrovias, escolas, hospitais,-arranha-céus e locais.

Condições ambientais:

Altitude: 1000m e abaixo.
Temperatura ambiente: - 25 ~ +40 C.

Velocidade do vento: não superior a 35m/s.
Umidade relativa: não superior a 90% (+25 C).
Aceleração sísmica horizontal: não superior a 0,4 m/s, aceleração vertical: não superior a 0,2 m/s.
Local de uso: não deve haver materiais condutores, empoeirados, perigosos, corrosivos, inflamáveis ​​e explosivos prejudiciais aos metais e isolantes.

Recurso

1. A estrutura da subestação é feita de aço ranhurado anticorrosivo e cantoneira de aço, por isso é suficientemente resistente em termos de maquinaria e rigidez.

2. O material do invólucro pode ser placa de aço laminada a frio, placa de aço inoxidável, placa de liga de alumínio, placa de cor composta.

3. As pequenas salas da subestação são divididas em pequenas salas separadas por placas de aço. As pequenas salas podem ser organizadas de várias formas, como os caracteres chineses "olho" e "nível".

4. Para facilitar o monitoramento e manutenção, a sala de transformadores, a sala de alta tensão e a sala de baixa tensão estão todas equipadas com dispositivos de iluminação.

5. A cobertura da subestação é projetada com duas camadas para evitar a radiação de calor e aumentar a temperatura interna.

6. O transformador utiliza principalmente ventilação natural. Quando a temperatura ultrapassar o valor definido, o ventilador axial na parte superior começará a controlar automaticamente a temperatura ambiente do transformador.

7. Todas as peças de conexão rotativas são equipadas com dispositivos de vedação, que possuem boa resistência à umidade.

Configuração do lado de alta-tensão do transformador de caixa

(1) O transformador de caixa é dividido em tipo de terminal e tipo de rede em anel com base no método de fiação primária no lado de alta-tensão. O transformador de caixa do tipo terminal não precisa considerar fiação adicional: se o lado de alta-tensão for um em múltiplas saídas ou múltiplo em uma saída (principalmente um em duas saídas ou três saídas, ou dois em uma saída ou duas saídas), ele pode ser considerado como um transformador de caixa do tipo rede em anel.

(2) Os transformadores de caixa de estilo europeu possuem configurações de disjuntor no lado de alta-tensão, bem como proteção combinada de fusível do interruptor de carga. Considerando o custo dos transformadores de caixa, para transformadores de caixa com capacidade não superior a 800 kV · A e baixos requisitos para configuração de proteção do lado de alta-tensão, o último é frequentemente usado.

(3) Os interruptores de carga de alta-tensão configurados em transformadores de caixa de estilo europeu são, em sua maioria, interruptores de carga de hexafluoreto de enxofre FLN-12.

(4) A corrente nominal do fusível fundido de alta-tensão para proteção é selecionada de acordo com a seguinte fórmula:

Ir=KIgmax

Na fórmula, Irr - corrente nominal do fundido, A; Coeficiente K -, geralmente considerado como 1,3:

Igmax - Corrente nominal no lado de alta-tensão do transformador.

(5) Considerando a segurança da operação e manutenção, a configuração do lado de alta-tensão dos transformadores de caixa de estilo europeu deve atender aos seguintes requisitos.

① Quando a chave de carga é desconectada, existe um dispositivo de aterramento para garantir a segurança da manutenção.

② A chave de carga e a chave de isolamento garantem o travamento mútuo para garantir uma operação segura.

(6) Devido à combinação de chave de carga de alta-tensão e fusível, o transformador de caixa estilo americano é montado na mesma caixa imersa em óleo, incluindo chave de carga de posição, fusível reserva, fusível-plugado e transformador. O tipo de rede em anel é obtido convertendo os terminais de conexão internos da chave de carga de posição.

FOTO DO PRODUTO

VISÃO GERAL DA EMPRESA

FÁBRICA

EXPOSIÇÃO

Instrução de pedido:

1. Desenho conceitual ou diagrama esquemático elétrico do circuito principal.

2. Modelo, especificação e quantidade dos componentes principais.

3. Modo de linha de entrada e saída e especificação de cabo, etc.

4. Material e aparência da casca: placa composta, placa de aço, placa de aço inoxidável, placa de cimento, etc.

5. Outros requisitos de pedido.

Este produto geralmente é personalizado.

Somos fabricantes e contamos com um departamento técnico profissional que pode projetar e fornecer soluções de acordo com as necessidades do cliente.

Entre em contato com nosso pessoal de vendas para obter desenhos de projeto

Aqui estão nossos exemplos de clientes para sua referência

Cliente do Uzbequistão

Ficha de dados

1.1 710-512-01-Subestação Principal MVS1

Painel de entrada A01 B01 2

Nenhuma Especificação de Componentes Unidade Qty Maker

1 VCB

HVX12-50-31-F 275mm

Altitude Menor ou igual a 2.000 m

Tensão de abertura DC220V

Tensão de fechamento DC220V

Tensão de armazenamento de energia DC220V

Conjunto 1 China

2 VT JDZ-10 10KV/√3/0,1KV/√3 Conjunto 3 China

3 CT

LZZBJ9-12 3000/1A 5P20 10VA

5P20 5VA 5Fs5 5VA

Conjunto 3 China

4 Fusível de alta tensão XRNP1-12 0.5A Pc 3 China

5 Pára-raios HY5WZ-17/50 Conjunto 3 China

6 Painel de controle inteligente WY-9008A Pc 1 China

7 Indicador de curto-circuito e falha à terra EKL-4-1 Pc 1 China

8 Instrumento elétrico multifuncional PD666-3S3 380V 5A Pc 1 China

9 Eliminador harmônico primário LXQ-12KV Pc 1 Fengyuan

10 Display carregado DXN-12Q Pc 1 China

11 Controlador de temperatura e umidade WY-CS-III Pc 1 China

12 Peça de conexão JY-2 Pc 3 China

13 Caixa de junção PJ1 Pc 1 China

14 Suporte de medição tipo universal Pc 1 China

15 Lâmpada de sinalização ND16-22D/4 AC380V vermelha Pc 1 CHNT

16 Lâmpada de sinalização ND16-22D/4 AC380V verde Pc 1 CHNT

17 Lâmpada de sinalização ND16-22D/4 AC380V branca Pc 1 CHNT

Disjuntor miniatura 18 AC NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan

19 Disjuntor miniatura AC NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan

Disjuntor miniatura de 20 DC NB1Z-63 2P C6 Pc 1 Fengyuan

21 Disjuntor miniatura AC NB1-63/3P B2A 6kA(R) Pc 1 China

22 Terminal de teste universal RURTK/S Pc 30 China

23 Bloco terminal universal RUK 5B Pc 18 China

24 Barramento pequeno superior do gabinete Ø 6 barra de cobre m 11 Fengyuan

SE PRECISAR DE MAIS DETALHES, SINTA-SE À VONTADE PARA ENTRAR EM CONTATO CONOSCO
