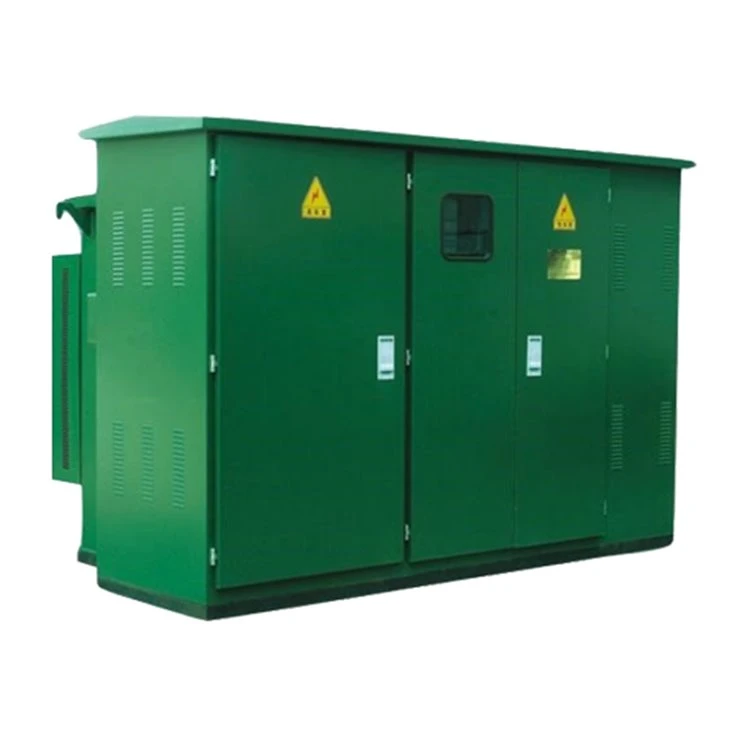

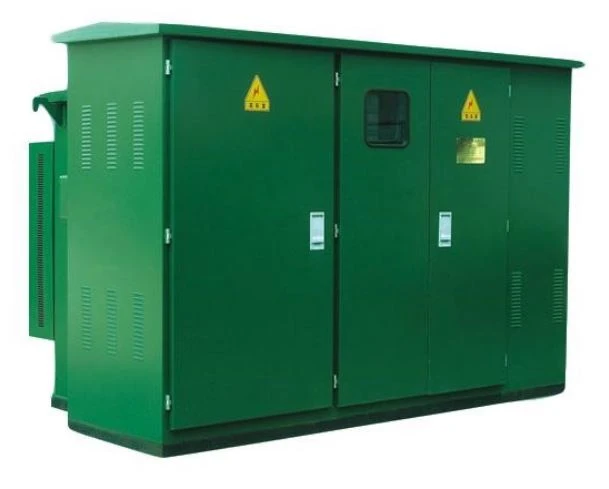

Subestação Pré-instalada Yb-12

Subestação pré-instalada Yb-12

一,Introdução

Este produto está em total conformidade com o padrão GB/T1746T "Subestação pré-instalada de alta tensão e baixa tensão". É adequado para distribuição de energia pública urbana, distribuição de lâmpadas de rua, empresas industriais e de mineração, edifícios urbanos, áreas residenciais, docas de campos de petróleo, hotéis, parques e canteiros de obras, etc., e pode ser implementado no modo de fonte de alimentação do terminal de energia de anel longo.

2,Condições do ambiente de serviço

2.1 Altitude: Menor ou igual a 100Dm; Temperatura ambiente: -25 graus ~+40C:

2.2 Temperatura: temperatura média máxima mensal +30' grau, temperatura média máxima anual +20C;

2.3 Umidade relativa: média diária < 95%, média mensal menor ou igual a 90%;

2.4 Nível à prova de choque: aceleração horizontal 0,4 m/s, aceleração vertical 0,15 mu/ s,

2.5 O local de instalação está livre de impactos severos, poluição grave, corrosão química, poeira condutiva e riscos de explosão. Quando as condições normais de uso não atendem aos requisitos, por favor, os usuários e nossa empresa co-educação para resolver.

3, recursos da estrutura do produto

3.1 A subestação é composta por câmara de alta tensão, câmara de transformador e câmara de baixa tensão, que podem ser dispostas em tipo malha ou tipo de produto;

3.2 Com terminal, rede em anel ou fonte de alimentação dupla;

3.3 Pode ser transformado em esquema de fonte de alimentação com transformador único ou duplo;

3.4 Transformadores de potência-imersos em óleo e transformadores de potência secos estão disponíveis;

3.5 O corpo da caixa está equipado com saídas de ar natural e medidas de isolamento térmico suficientes para garantir o funcionamento normal de todos os equipamentos elétricos (o resfriamento forçado pode ser adotado se solicitado pelos usuários);

3.6 "Cinco prevenção" tem funções completas, operação e manutenção convenientes e operação segura e confiável;

3.7 O material do invólucro é cobre inoxidável, alumínio e chapa laminada a frio. Placa composta de cobre colorida, não-metálica ou uma combinação de ambos, resistência ao envelhecimento, retardante de chama, anti-corrosão, à prova d'água, à prova de poeira, com condições de uso externo-de longo prazo:

3.B: tamanho pequeno, peso leve, bela aparência e ambiente harmonioso;

3.9 Quando o gabinete de distribuição de carga SF6 é selecionado, o tamanho geral da caixa é pequeno e é mais adequado para a construção de áreas residenciais. Renovação de engenharia de lâmpadas de rua.

3.10 O terminal de automação de rede pode ser instalado em gabinete de anel hV (a RTU pode realizar a detecção confiável de curto-circuito e falha de aterramento monofásico-, com função "quatro remotas", o que é conveniente para atualização automática da rede de distribuição.

4, principais parâmetros técnicos

Corrente suportável de-período curto
