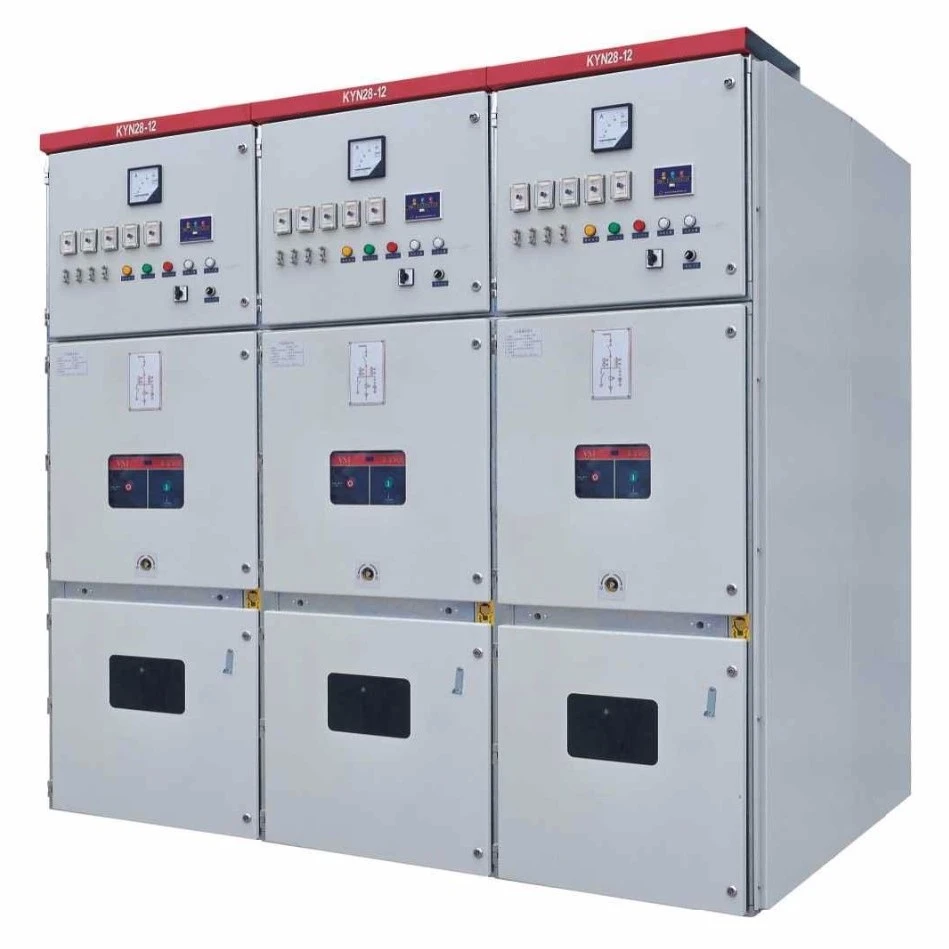

Painel elétrico da caixa de filtro de linha KYN28A 6KV

Nov 07, 2022

Condições de serviço

◎ Temperatura do ar ambiente: -15 graus ~ mais 40 graus;

◎ Umidade relativa: média diária de 95 por cento e média diária de pressão de vapor d'água < 2,2 kPa;

◎ Média mensal «90 por cento, e média mensal de pressão de vapor de água < 1,8 kPa;

© Altitude: ^1000m;

◎ Intensidade sísmica: não além de Ms8.

◎ O ar ambiente deve estar livre de poluição de gases ou vapores corrosivos ou inflamáveis;

◎ Nenhuma vibração óbvia;

Parâmetros técnicos principais
Tensão nominal	.....................................	kV	3.6,7.2,12
frequência nominal	.....................................	Hz	50
Corrente nominal do disjuntor	.....................................	A	630/4000
Corrente nominal do painel	.....................................	A	630/4000
Corrente suportável nominal de curta duração (4S)	.....................................	kA	20,25,31.5,40
Corrente suportável de pico nominal (pico)	.....................................	kA	50,63,80,100
Corrente nominal de interrupção de curto-circuito	.....................................	kA	20,25,31.5,40
Nível nominal de isolamento 1 min Tensão suportável de frequência de energia	Polo a polo, polo a terra	kV	24,32,42
	Entre contatos abertos	kV	24,32,48
Tensão suportável de impulso de raio (pico)	Polo a polo, polo a terra	kV	40,60,75
Tensão suportável de impulso de raio (pico)	Entre contatos abertos	kV	46,70,85
O invólucro é IP4X e é IP2X quando a porta do compartimento e a porta da câmara do disjuntor são abertas

Características

1: Etapa de proteção RIGOROSA para garantir a segurança pessoal

2: A sala de cabos pode ser instalada até 9 cabos de núcleo único

3: As posições de operação e teste serão estabelecidas para o carrinho de mão, e ambas as posições são equipadas com dispositivo de posicionamento seguro e confiável e dispositivo de exibição

4: O invólucro é totalmente montado em chapa de aço aluminizada e galvanizada, que são usinadas e dobradas por máquina-ferramenta e depois aparafusadas.

5: Possui alta resistência mecânica e sua limpeza e beleza são garantidas.

6: A porta do quadro é pulverizada com plástico, também tem forte capacidade de resistência ao impacto e proteção contra corrosão.

7: O interruptor primário pode ser fornecido com disjuntor a vácuo VD4 e série C3 de interruptor de carga de tipo fixo da ABB, vários disjuntores a vácuo domésticos (como VS1, VH1, VK, ZN28) também podem ser fornecidos em vez do mesmo estrangeiro produtos.

8: A porta frontal é instalada com uma janela de observação para verificar o estado operacional dos componentes dentro da sala

KYN28-12 (2)
