33/0.4kv 5000kva Transformador Elétrico H59/H61

33/0.4kv 5000kva transformador elétrico H59/H61



Os transformadores de distribuição de óleo são um dos equipamentos importantes nos sistemas de fornecimento e distribuição de energia de empresas industriais e de mineração e edifícios civis. Eles reduzem a tensão da rede de 10 (6) kV ou 35 kV para a tensão de barramento de 230/400 V utilizada pelos usuários. Este produto é adequado para CA 50 (60) Hz, capacidade máxima trifásica da placa de identificação 2500kVA (capacidade máxima monofásica da placa de identificação 833kVA, transformador monofásico geralmente não é recomendado) e pode ser usado em ambientes internos (ao ar livre). Quando a capacidade for de 315kVA ou menos, pode ser instalado no poste. A temperatura ambiente não é superior a 40 graus, não é inferior a -25 graus, a temperatura média diária máxima é de 30 graus, a temperatura média anual máxima é de 20 graus e a umidade relativa não é superior a 90 por cento (ambiente temperatura é de 25 graus), a altitude não deve exceder 1000m. Se não estiver em conformidade com as condições de uso acima, os ajustes de cota apropriados devem ser feitos de acordo com as disposições relevantes da GB6450-86.

história de desenvolvimento

O óleo do transformador é um líquido à base de petróleo que tem potencial para combustão e tem desvantagens ambientais. No entanto, devido ao excelente desempenho e baixo preço do óleo do transformador, a grande maioria dos transformadores de potência ainda usa o óleo do transformador como isolante e meio de resfriamento.

No final do século XIX, os transformadores começaram a usar óleo de transformador como meio de isolamento e resfriamento, levando ao surgimento de transformadores imersos em óleo. Além do armazenamento natural abundante e preços baixos, o óleo de transformador tem sido amplamente utilizado devido às seguintes características.

1) Quando usado em conjunto com materiais de fibra, o desempenho do isolamento é bom, o que pode reduzir a distância do isolamento e reduzir os custos.

2) O óleo do transformador tem baixa viscosidade e bom desempenho de transferência de calor.

3) Pode efetivamente proteger o núcleo de ferro e o enrolamento da influência da umidade do ar.

4) Proteja o papel isolante e o papelão da ação do oxigênio, reduza o envelhecimento dos materiais isolantes e prolongue a vida útil dos transformadores.

Com exceção de alguns transformadores de pequeno e médio porte para fins especiais e transformadores de gás, a grande maioria dos transformadores de grande e médio porte ainda usa óleo de transformador como meio de resfriamento e isolamento.

O isolamento de transformadores impregnados com óleo de transformador tem um grau de resistência ao calor de A e uma temperatura operacional de longo prazo de 105 graus.

classificação

Diferenciação de fase

Pode ser dividido em transformadores trifásicos e transformadores monofásicos. Em sistemas de energia trifásicos, geralmente são usados ​​transformadores trifásicos. Quando a capacidade é muito grande e limitada pelas condições de transporte, três transformadores monofásicos também podem ser usados ​​em sistemas de energia trifásicos para formar grupos de transformadores.

Diferenciação de enrolamento

Pode ser dividido em transformadores de enrolamento duplo e transformadores de enrolamento triplo. Normalmente, os transformadores são transformadores de duplo enrolamento, que possuem dois enrolamentos no núcleo de ferro, um é o enrolamento original e o outro é o enrolamento secundário. Um transformador de três enrolamentos é um transformador com maior capacidade (acima de 5600 kVA) usado para conectar três linhas de transmissão de tensão diferentes. Em casos especiais, existem também transformadores Satons que utilizam mais enrolamentos.

classificação estrutural

Pode ser dividido em transformadores tipo núcleo e transformadores tipo shell. Se o enrolamento estiver enrolado no núcleo de ferro, é um transformador de núcleo de ferro; Se o núcleo de ferro estiver enrolado na periferia do enrolamento, é um transformador de casca de ferro. Os dois são apenas ligeiramente diferentes em estrutura e não têm nenhuma diferença essencial em princípio. Os transformadores de potência são todos do tipo núcleo de ferro.

O transformador consiste principalmente em um núcleo de ferro, enrolamento, tanque de óleo, conservador, luva isolante, comutador e relé de gás.

1. Núcleo de ferro

O núcleo de ferro é a parte do circuito magnético de um transformador. Durante a operação, perdas por histerese e perdas por correntes parasitas são geradas para gerar calor. Para reduzir a perda de calor e reduzir o volume e o peso, o núcleo de ferro é composto de folhas de aço silício de grão orientado laminadas a frio com um alto coeficiente de condutividade magnética inferior a 0,35 mm. De acordo com a disposição do enrolamento no núcleo de ferro, existem dois tipos: tipo núcleo e tipo casca.

Em transformadores de grande capacidade, a fim de garantir que o calor gerado pela perda do núcleo de ferro possa ser totalmente transportado pelo óleo isolante durante a circulação, a fim de obter um bom efeito de resfriamento, canais de óleo de resfriamento são frequentemente instalados no núcleo de ferro .

2. Enrolamento

O enrolamento e o núcleo de ferro são componentes centrais do transformador. Devido à resistência do próprio enrolamento ou à resistência de contato nas juntas, é conhecido pela lei de Joule que o calor é gerado. Portanto, o enrolamento não pode passar uma corrente maior que a corrente nominal por muito tempo. Além disso, ao passar corrente de curto-circuito, uma força eletromagnética significativa será gerada no enrolamento e danificará o transformador. Existem dois tipos básicos de enrolamentos: concêntricos e sobrepostos.

As principais falhas dos enrolamentos do transformador são curtos-circuitos entre espiras e curtos-circuitos na carcaça. Os curtos-circuitos entre espiras são causados ​​principalmente pelo envelhecimento da isolação ou danos mecânicos à isolação durante a sobrecarga do transformador e através de curtos-circuitos. Quando o nível de óleo dentro do transformador cai, fazendo com que o enrolamento exponha o nível de óleo, também podem ocorrer curtos-circuitos entre espiras; Além disso, quando ocorre um curto-circuito de passagem, por efeito de sobrecorrente, o enrolamento se deforma, causando danos mecânicos à isolação, e também causando curtos-circuitos entre espiras. Quando há um curto-circuito entre espiras, a corrente dentro do enrolamento de curto-circuito pode exceder o valor nominal, mas a corrente total do enrolamento não pode exceder o valor nominal. Neste caso, a proteção de gás atuará e, em casos graves, o dispositivo de proteção diferencial também atuará. A causa do curto-circuito na carcaça também se deve ao envelhecimento do isolamento, umidade do óleo, queda do nível do óleo ou raios e sobretensão durante a operação. Além disso, quando ocorre um curto-circuito, a deformação do enrolamento devido à sobrecorrente também pode causar um curto-circuito no invólucro. Quando há um curto-circuito no invólucro, geralmente é a ação do dispositivo de proteção de gás e a ação de proteção de aterramento.

3. Tanque de combustível

O corpo (enrolamento e núcleo de ferro) de um transformador imerso em óleo é instalado em um tanque cheio de óleo de transformador, que é soldado com chapas de aço. O tanque de óleo de transformadores médios e pequenos consiste em uma caixa e uma tampa de caixa. O corpo do transformador é colocado dentro do invólucro da caixa e a tampa da caixa pode ser aberta para levantar o corpo para manutenção.

Classificação de resfriamento de isolamento

Pode ser dividido em transformadores imersos em óleo e transformadores do tipo seco. Para melhorar as condições de isolamento e resfriamento, o núcleo de ferro e o enrolamento do transformador são imersos juntos no tanque de óleo cheio de óleo do transformador. Em situações especiais, como lâmpadas de rua e iluminação de minas, também são utilizados transformadores secos.

Tipo imerso em óleo

1. Transformadores imersos em óleo não fechados: incluindo principalmente S8, S9, S10 e outros produtos da série, amplamente utilizados em empresas industriais e de mineração, agricultura e edifícios civis.

2. Transformadores imersos em óleo fechado: incluindo principalmente S9, S9-M, S10-M e outras séries de produtos, comumente usados ​​em locais com alta poluição por óleo e substâncias químicas nas indústrias química e de petróleo.

3. Transformadores imersos em óleo selado: disponíveis principalmente em BS9, S9-, S10-, S11-MR, SH, SH12-M e outras séries de produtos, podem ser usado para distribuição de energia em vários locais, como empresas industriais e de mineração, agricultura e edifícios civis.

Além disso, existem vários transformadores especiais para fins específicos. Por exemplo, transformadores de alta tensão para teste, transformadores para fornos elétricos, transformadores para soldagem e transformadores para circuitos tiristores, transformadores de tensão e transformadores de corrente para instrumentos de medição.

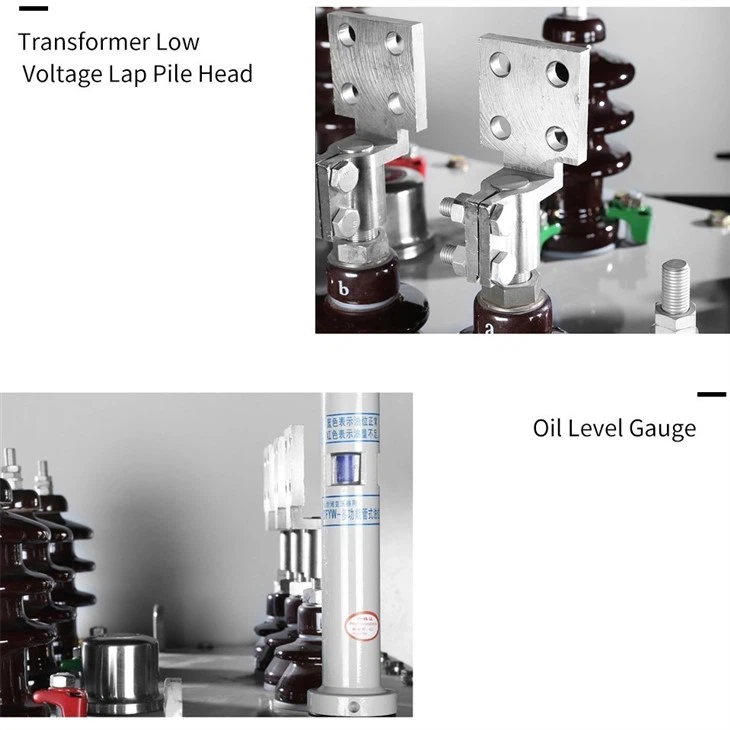

Características de desempenho

a. O enrolamento de baixa tensão de transformadores imersos em óleo geralmente adota uma estrutura cilíndrica com enrolamento de folha de cobre, exceto para fios de cobre de pequena capacidade; O enrolamento de alta tensão adota uma estrutura cilíndrica de várias camadas, garantindo uma distribuição equilibrada de voltas de ampères, baixo vazamento magnético, alta resistência mecânica e forte resistência a curto-circuito.

b. O núcleo de ferro e o enrolamento adotam medidas de fixação, e as peças de fixação, como a altura e os cabos de baixa tensão do dispositivo, são equipadas com porcas antiafrouxamento de travamento automático. Eles adotam uma estrutura de núcleo não suspensa e podem suportar solavancos de transporte.

c. A bobina e o núcleo de ferro são secos a vácuo e o óleo do transformador é filtrado e injetado usando um processo a vácuo para minimizar a umidade dentro do transformador.

d. O tanque de óleo adota placas corrugadas, que possuem função de respiração para compensar a mudança de volume de óleo causada por mudanças de temperatura. Portanto, este produto não possui tanque de armazenamento de óleo, o que obviamente reduz a altura do transformador.

e. Devido à substituição do tanque de armazenamento de óleo por chapas onduladas, o óleo do transformador é isolado do exterior, impedindo efetivamente a entrada de oxigênio e água, o que pode levar à diminuição do desempenho do isolamento.

f. Com base nos cinco pontos de desempenho acima, garante que o transformador imerso em óleo não exija substituição de óleo durante a operação normal, reduzindo consideravelmente o custo de manutenção do transformador e estendendo sua vida útil.

Principais pontos de seleção

carregar natureza

1) Quando houver um grande número de cargas primárias ou secundárias, é aconselhável instalar dois ou mais transformadores. Quando um dos transformadores é desconectado, a capacidade dos transformadores restantes pode atender ao consumo de eletricidade das cargas primárias e secundárias. 1, A carga secundária deve ser concentrada tanto quanto possível e não deve ser muito dispersa.

2) Quando a capacidade de carga sazonal for grande, transformadores especiais devem ser instalados. Por exemplo, a carga de condicionadores de ar e freezers em grandes edifícios civis e a carga de aquecimento elétrico.

3) Quando a carga concentrada for grande, transformadores especiais devem ser instalados. Tais como grandes equipamentos de aquecimento, grandes máquinas de raios X, fornos de arco elétrico, etc.

4) Quando a carga de iluminação é grande ou o uso de um transformador compartilhado para energia e iluminação afeta seriamente a qualidade da iluminação e a vida útil da lâmpada, um transformador de iluminação dedicado pode ser instalado. Em geral, energia e iluminação compartilham um transformador.

Ambiente de uso

Sob condições médias normais, transformadores imersos em óleo ou transformadores secos podem ser selecionados, como subestação elétrica independente ou anexada para empresas industriais e de mineração, agricultura e subestação elétrica independente para áreas residenciais. Os transformadores disponíveis para seleção incluem S8, S9, S10, SC (B) 9, SC (B) 10, etc.

Ambiente de temperatura

① Mantenha a estabilidade a longo prazo a uma temperatura de 220 graus

② Capaz de suportar operação de curto prazo a uma temperatura de 350 graus

③ Mantenha um desempenho estável em uma ampla faixa de temperatura e umidade

④ A uma temperatura de 250 graus, não derreterá, fluirá ou apoiará a combustão

⑤ Nenhum gás tóxico ou corrosivo será liberado a uma temperatura de 750 graus

Requerimentos de instalação

1. A trilha da fundação do transformador deve ser horizontal e o conservador de óleo deve ter uma inclinação de 1-1,5 por cento .

2. Os transformadores devem ser reforçados.

3. Os condutores primário e secundário do transformador não devem causar tensão na bucha.

O invólucro do transformador está firmemente conectado ao ponto neutro e ao dispositivo de aterramento para formar uma trindade de 800KVA (instale o relé de gás).

característica

vantagem

1. O óleo do transformador tem bom isolamento e condutividade térmica, enquanto o óleo do transformador é barato.

2. Pode resolver o problema de dissipação de calor de alta capacidade e isolamento de alta tensão em transformadores.

desvantagem

1. O óleo do transformador é inflamável e pode queimar e explodir ao entrar em contato com chamas

2. O óleo do transformador é prejudicial à saúde humana

3. O óleo do transformador precisa ser inspecionado regularmente

4. O desempenho de vedação dos transformadores imersos em óleo é ruim e deve ser envelhecido, resultando em vazamento severo de óleo no local de operação, o que afeta a operação segura do equipamento e também afeta o meio ambiente

5. O nível de isolamento dos transformadores imersos em óleo é baixo e eles são projetados e fabricados de acordo com o isolamento Classe A

Parâmetro técnico

Tradução para: Transfo H61 20KV 160kVA B2

H61 Transformador 15(20)kV 160kVA B2

Transformador trifásico de distribuição MT/BT com enrolamentos MT e BT em cobre enrolado potência P=160KVA
- Conformidade: padrão NFC 52 100 - 52 112 e 52 113 ou equivalente em substância
- Resfriamento natural: ONAN
- Ajuste de tensão MV: por desligar mais /- 5 por cento em cinco (5) posições
- Tipo: no poste H61
- Potência nominal: 160KVA
- Tensão nominal primária: 20,000V ± 5 por cento
- Tensão secundária: 410V off-load entre fases / 240V entre fase e neutro
- Frequência: 50Hz
- Tensão de curto-circuito: 4 por cento
- Perda sem carga menor ou igual a 300W
- Perda de carga menor ou igual a 2000W
- Acoplamento: Dyn11 com neutro de saída
- Cruzamentos MV e LV: em porcelana





















Q5: O OEM/ODM está disponível?

R: Sim, é! Nossos produtos podem ser Personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com o desenho ou requisitos dos clientes.



Q6: você é fabricante ou empresa comercial?
R: somos fábrica, como fabricante 100 por cento profissional com 20 anos de experiência, podemos produzir produtos de acordo com os requisitos dos clientes e também podemos controlar a qualidade dos produtos 100 por cento.



Q7: O preço pode ser negociado?

R: Sim, o preço é negociável. Pode ser alterado de acordo com sua quantidade ou pacote



Q8: Que tal inspeção?

R: temos todo o sistema de inspeção, desde a matéria-prima até os produtos finais, incluindo teste de aumento de temperatura, teste de pulverização de sal, teste de tipo de condutor, teste de vida mecânica.



Q9: Quais são as condições de pagamento?

R: tt, paypal, western union, alibaba trade assurance e l/c são aceitáveis. 30% T/T adiantado, saldo de 70% antes do envio.



Q10: Qual é o serviço oferecido pela empresa?

R: temos uma equipe de engenheiros profissionais que pode projetar e desenvolver o molde para chegar a diferentes requisitos do cliente.

Também temos a equipe de vendas para oferecer um bom atendimento desde a pré-venda até a pós-venda.







Este produto geralmente é personalizado.
Somos fabricantes e temos um departamento técnico profissional que pode projetar e fornecer soluções de acordo com as necessidades do cliente.
Clique no botão abaixo para nos enviar as informações e nosso pessoal de vendas entrará em contato para fornecer os desenhos de design



Aqui estão nossos exemplos de clientes para sua referência

clientes dos EUA

Folha de dados N grau 2-A: Transformador H61 33 kV/400V de 160 kVA

DESIGNAÇÕES	S UNIDADES	DADOS ESPECÍFICOS	DADOS DO CANDIDATO
criador		Para ser indicado
Padrão de referência		IEC 60076
Tipo		Estágio
Cuba		Hermético
Execução		tropicalizado
Dielétrico		óleo sem PCB
Instalação		no poste
Temperatura ambiente operacional	grau	45
frequência nominal	Hz	50
potência nominal	Kva	160
Tensão primária nominal	Kv	33
Nível de isolamento atribuído à escola primária	Kv	36
Número de fases no ensino fundamental		03
Tensão secundária	V	400/230
Faixa de ajuste de tensão no lado M sem carga	por cento	±2.5
Acoplamento		Yzn11
Tensão de curto-circuito	por cento	4 - 4.5
Tamanho neutro para uma carga	por cento	100
Perdas máximas de vácuo	W	230 – 460
Perdas devido à carga Maxi	W	1450 - 2350
Temperatura máxima do óleo em estado estacionário	grau	55
Temperatura máxima dos enrolamentos em estado estacionário	grau	60
Material de enrolamento		cobre eletrolítico
Nível máximo de ruído	banco de dados	52
Retenção de frequência industrial de 50 Hz, 1 min	Kv	50 - 70
Resistência a ondas de choque (1,2/50 micros)	Kv	125 - 170
Resfriamento		EM UM
placa de identificação		01
Conexão de aterramento		01
Dimensões Altura/largura/profundidade	mm x mm x mm	1200 X 1050 X 710
Massa total do transformador incluindo óleo	Kg	400
Massa de óleo	Kg	90
PINTAR
		Tropicalizado e anti-ferrugem
		Camadas
		Encadernador
		Cor
		Plantas e diagramas técnicos a serem fornecidos.



SE PRECISAR DE MAIS DETALHES, POR FAVOR SINTA-SE LIVRE E ENTRE EM CONTATO CONOSCO
