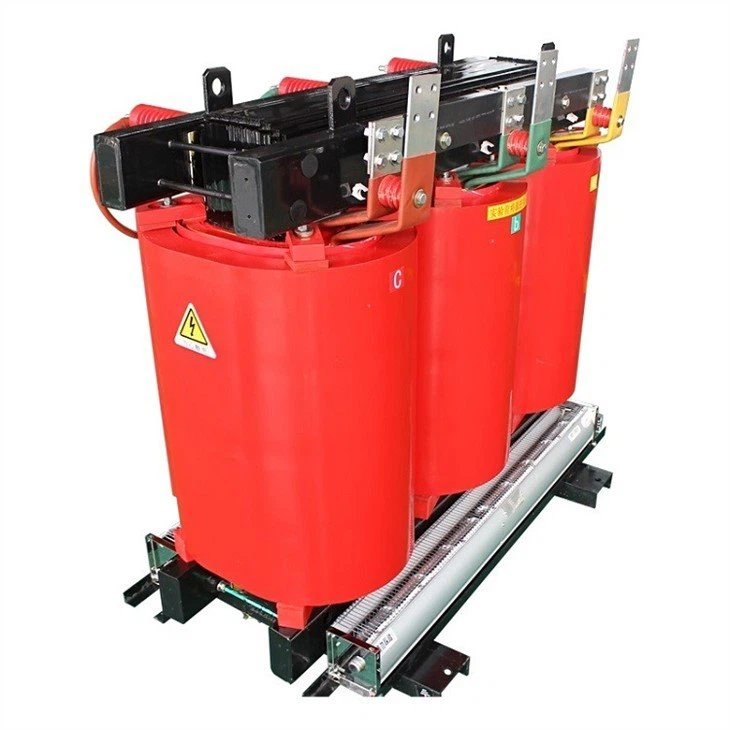

Transformador tipo seco de 2.000 KVA

Nossos transformadores trifásicos-secos de resina epóxi-estão em conformidade com os padrões IEC726, GB/T10228-1997, com baixa perda, estrutura compacta, peso leve, baixo ruído, resistência à umidade, alta resistência mecânica, retardante de chama, etc.

Enviar inquérito

Descrição

Nossos transformadores trifásicos de resina epóxi seca-estão em conformidade com os padrões IEC726, GB/T10228-1997, com baixa perda, estrutura compacta, peso leve, baixo ruído, resistência à umidade, alta resistência mecânica, retardamento de chama, etc. Eles são adequados para sistemas de transmissão e distribuição de energia, especialmente centros de serviço pesado e locais com requisitos especiais de proteção contra incêndio.

transformador elétrico tipo seco trifásico

1.Seguro, à prova de fogo, sem poluição, pode ser instalado diretamente no centro de carga.
2. Manutenção gratuita, fácil de instalar, baixos custos operacionais totais.
3. Com boa resistência à umidade, pode funcionar normalmente sob 100% de umidade. Depois de parar de operar, a interrupção sem pré-secagem pode ser colocada em operação novamente.
4. Baixa perda, baixa descarga parcial, baixo ruído, boa capacidade de dissipação de calor. Sob condições de resfriamento com ar forçado, ele pode funcionar com 150% da carga nominal.
5. O sistema de controle e proteção de umidade perfeito equipado pode fornecer confiabilidade

Características da função:

1. Retardante de chama, não{1}}poluente, pode ser instalado diretamente no centro de carga.
2.Manutenção-gratuita, fácil de instalar e baixos custos operacionais.
3. O gabinete pode ter boa resistência à umidade, o transformador pode ser colocado em operação sem pré-secagem sob 100% de umidade na operação normal.
4. Baixa perda, peso leve e pequeno volume, baixo ruído, boa dissipação de calor, pode ter operação de carga nominal de 150% sob condições de resfriamento de ar forçado.
5. Equipado com um sistema completo de controle de proteção de temperatura para fornecer proteção confiável para a operação segura de
transformadores.
6. Alta confiabilidade. Os resultados da verificação dos produtos colocados em operação mostram que o índice de confiabilidade atingiu o nível avançado internacional.

Características estruturais:

Bobina-de folha fundida: adotando toda a seção de folha de cobre, juntamente com o isolamento de espira classe F-, o enrolamento de baixa tensão é enrolado pela máquina especial-de enrolamento de folha de baixa tensão. A bobina de folha resolve problemas de compreensão como grande tensão de curto-circuito, rotação irregular de amperagem, baixa dissipação de calor, ângulo espiral de enrolamento existente, bem como qualidade de soldagem manual instável devido à baixa tensão e produtos de enrolamento de bobina de grande corrente. Ao mesmo tempo, a extremidade do enrolamento em nossa empresa é tratada com encapsulamento de resina, solidificação para dar forma, à prova de umidade e anti-, o pelotão de cobre e chumbo é soldado automaticamente por soldagem a arco de argônio.

Dispositivo de controle de temperatura: o transformador adota a série BWDK de termômetro de sinal. Os componentes de temperatura, incorporados na metade superior da bobina-de baixa tensão, podem detectar automaticamente e exibir dinamicamente a umidade de trabalho das bobinas de fase e também ter as funções de alarme e disparo de sobre-temperatura.

Não.	Condições		Unidades	Valores de parâmetros
1	Tensão nominal		kV	10
2	Maior tensão operacional		kV	12
3	Modo de aterramento do ponto neutro do sistema			Desenterrado
4	Frequência nominal		Hz	50
5	Grau de poluição			d(Ⅲ)
6	Nível de corrente de curto-circuito do sistema (lado de alta tensão)		ka	20
7	Temperatura Ambiente	Temperatura Máxima Diária	grau	40
		Temperatura Mínima Diária	grau	-25
		Diferença máxima diária de temperatura	K	25
		Temperatura média do mês mais quente	grau	30
		Temperatura Média Anual Máxima	grau	20
8	Umidade	Umidade relativa média diária	%	Menor ou igual a 95
8	Umidade	Umidade Relativa Média Mensal	%	Menor ou igual a 90
9	Altitude		m	Menor ou igual a 1000
10	Intensidade da Radiação Solar		C/cm2	0.1
11	Espessura Máxima de Cobertura		milímetros	20
12	Velocidade média máxima do vento: mantendo-se em boas condições durante 10min a 10m do nível do solo		m/s	35
13	Resistência a terremotos	Aceleração Horizontal do Solo	m/s2	2
13	Resistência a terremotos	Coeficiente de segurança de 3 desde os ciclos de ressonância		Maior ou igual a 1,67
14	Local de instalação			Interior
Nota 1: Os valores sobre temperaturas na tabela devem ser ajustados de acordo se a temperatura ambiente mais baixa estiver acima de -25 graus. Nota 2: O diagrama do grau de poluição deve ser fornecido se o grau de poluição for grau IV.

2000 KVA Dry Type Transformer

Os transformadores do tipo seco-de resina epóxi da série SC (B) são fundidos automaticamente sob vácuo e a fita isolante é muito fina.

O núcleo é feito de wafers de silício orientados para alta-permeabilidade e fundido com resina epóxi importada.

A bobina é reforçada com fibra de vidro e fundida com resina epóxi preenchida sob vácuo. Possui boas propriedades mecânicas, sem trincas e bolhas internas, baixa descarga parcial, alta confiabilidade e longa vida útil.

O sistema de alta e baixa pressão é fundido sob vácuo, de modo que a bobina não absorve umidade, a braçadeira com núcleo de ferro foi tratada com resistência à corrosão e pode operar em alta temperatura ou outros ambientes agressivos.

dry type transformer (4)

dry type transformer (7)

dry-type-transformer (2)

OFICINA

2000 KVA Dry Type Transformer

Certificações:

Metal Enclosed Switchgear

EXPOSIÇÃO

VISÃO GERAL DA EMPRESA

Dry Type Transformer

Perguntas frequentes

Q3: Qual é o prazo de entrega? Porque realmente precisamos deles é urgente?

R: 3 a 7 dias Para enviar pedidos de amostra . .15 dias para pedidos normais, nunca comeremos nossas palavras.

Q4: Qual é o período de garantia para seus produtos?

R: Para garantia de um ano.

Q5: O OEM/ODM está disponível?

R: Sim, é! Nossos produtos podem ser personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com desenhos ou requisitos dos clientes.

Q6: Você é fabricante ou empresa comercial?
R: Nós somos fábrica, como um fabricante 100% profissional com 20 anos de experiência como fabricante, poderíamos produzir produtos de acordo com as necessidades dos clientes e também poderíamos controlar 100% a qualidade dos produtos.

MAIS VÍDEO

Facebook

https://www.facebook.com/bob.niu.35/

YouTube

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA

Twitter

https://twitter.com/FengyuanE

Este produto geralmente é personalizado.

Somos fabricantes e contamos com um departamento técnico profissional que pode projetar e fornecer soluções de acordo com as necessidades do cliente.

Entre em contato com nosso pessoal de vendas para obter desenhos de projeto

Aqui estão nossos exemplos de clientes para sua referência

Clientes do Cazaquistão

		Y0074
Y0074	Transformador de potência tipo seco TS-1000 kVA/6/0,4	Tipo: transformador tipo seco de energia Potência nominal: 1000kVA Tensão nominal: 6kV Esquema de conexão da bobina: Y/YN-0; D/YN-11 Tensão de curto-circuito (Reino Unido): 6% Design climático e categoria de layout U3 (captura e armazenamento de dióxido de carbono) Regulação de alta tensão (tipo de chave, faixa e nível de ajuste): PBV ± 2x2,5% Projeto estrutural: Mova o transformador para o tambor, Com invólucro metálico de proteção IP21 (IP31), existe um invólucro no lado 6/0,4kV para fechamento de contatos de conexão aparafusada
Y0074	SUBSTÂNCIA KTPSG-630 6/0,4 kW	Potência nominal KVA-630, tensão nominal KV-6, tensão nominal KV-0,4, corrente nominal KV-60,7 (36,4), corrente nominal KN, A-907 (576), projeto R1, classe de proteção IP54, frequência, Hz-50, circuito e conectoma do enrolamento do transformador de potência - U/U-0: U/D-11, tensão nominal KZ,% 3,5? 4,0. KZ perda do transformador de potência a 115 graus C, W-4300, massa, kg (não superior a) -3300, temperatura ambiente de -10 graus C a+35 graus C UHL5, altitude de m a 1000, poeira, mg/m2 a 100, umidade relativa a -35 graus ± 2 graus C, 98 ± 2% Modo de operação nominal -Relé de vazamento integrado-de longo prazo
