Transformador de potência imerso em óleo de 100 Kva

Transformador de potência imerso em óleo de 100 Kva

1. O transformador imerso em óleo, também conhecido como transformador imerso em óleo, é um dispositivo transformador que utiliza resfriamento de óleo para reduzir a temperatura do transformador. Ao contrário dos transformadores secos, o corpo principal de um transformador imerso em óleo é instalado em um tanque de óleo de aço soldado preenchido com óleo isolante. Quando um transformador imerso em óleo está em operação, o calor da bobina e do núcleo de ferro é primeiro convertido em óleo isolante e depois em meio de resfriamento. De acordo com a capacidade, pode ser dividido em transformador de resfriamento livre imerso e transformador de resfriamento de ar forçado imerso.

O transformador de potência imerso em óleo apresenta nova tecnologia internacional, adota um tipo selado totalmente-preenchido com óleo e não possui tanque de armazenamento de óleo. O transformador muda seu corpo de óleo devido às mudanças de temperatura e carga, e é totalmente dependente do ajuste elástico do tanque do transformador. O transformador tem baixa perda sem{3}}carga, forte resistência contra-raios e curto-circuito. O efeito de poupança de energia é óbvio.

2, A estrutura e o princípio de funcionamento dos transformadores imersos em óleo

Os transformadores imersos em óleo são estruturalmente semelhantes aos transformadores. É um dos tipos de transformadores classificados de acordo com a forma de isolamento do núcleo de ferro. Portanto, possui características reconhecíveis de bobinas imersas em óleo, o que pode reduzir o mapa de calor do equipamento em seu interior.

Os componentes básicos do tipo imerso em óleo são compostos por núcleos magnéticos, enrolamentos e buchas. O núcleo magnético fornece um caminho para o fluxo magnético. O enrolamento cria um campo magnético que consiste em uma bobina condutora enrolada em torno de um núcleo de ferro e isolada com uma barreira de papelão e uma camada de blindagem. A espessura da camada de isolamento do enrolamento aumenta com o aumento da tensão. A bucha conecta o enrolamento do transformador à subestação.

Os transformadores do tipo óleo são usados ​​para distribuição de energia ou subestações. Seu núcleo e bobinas estão imersos em óleo, que pode resfriar e isolar. O óleo circula através dos tubos da bobina e ao redor da bobina e dos componentes do núcleo de ferro por meio de convecção. O óleo é resfriado externamente pelo tanque de combustível em valores nominais baixos e por um radiador-resfriado a ar em valores nominais altos.

3, Tipos de transformadores imersos em óleo

Existem dois tipos principais de transformadores imersos em óleo: transformador-monofásico e transformador-trifásico.

A. Transformador monofásico imerso em óleo

B. Transformador-trifásico imerso em óleo

4, Finalidade do uso de transformadores imersos em óleo

Os transformadores do tipo óleo podem ser instalados no solo, base ou poste para uso externo. Eles fornecem desempenho eficiente em diversas aplicações, incluindo redes de transmissão e distribuição, geração de energia renovável e pequenas indústrias.

O transformador a óleo tem uma enorme capacidade, por isso vai economizar muita eletricidade, minimizar a perda de energia, economizar energia e reduzir os custos do usuário. Além disso, o óleo da máquina também pode resfriar os núcleos internos dos fios, melhorando assim a durabilidade e o desempenho elétrico dos equipamentos do transformador.

5, Precauções ao usar transformadores-imersos em óleo

1. Os transformadores imersos em óleo usam óleo para operação, portanto, a qualidade do óleo afetará significativamente a vida útil e a segurança do transformador.

2. Durante o uso, é necessário inspecionar e manter regularmente o sistema do transformador para garantir a operação normal e segura da máquina. Caso contrário, existe um alto risco de problemas e perigo extremo.

3. Os resíduos gerados pelo petróleo são propensos a poluir o meio ambiente e afetar a vida das pessoas ao seu redor. Por isso, a destinação gradativa dos resíduos também é importante

Tradução para: Transfo H61 20KV 160kVA B2

Transformador H61 15(20)kV 160kVA B2

Transformador de distribuição-trifásico de MT/BT com enrolamentos de MT e BT em potência de cobre enrolado P=160KVA

- Conformidade: padrão NFC 52 100 - 52 112 e 52 113 ou equivalente em substância

- Resfriamento natural: ONAN

- Ajuste de tensão MT: desligando +/- 5% em cinco (5) posições

- Tipo: na postagem H61

- Potência nominal: 160KVA

- Tensão nominal primária: 20.000 V ± 5%

- Tensão secundária: 410 V sem{2}}carga entre fases / 240 V entre fase e neutro

- Frequência: 50 Hz

Tensão de - curto-circuito: 4%

- Sem-perda de carga menor ou igual a 300 W

- Perda de carga menor ou igual a 2.000 W

- Acoplamento: Dyn11 com saída neutra

- Passagens MT e BT: em porcelanato

Nota: Os parâmetros acima são apenas para referência. Fengyuan pode personalizar produtos de acordo com suas necessidades específicas de transformadores.

Ambiente aplicável:

1. Alta temperatura ambiente: +40 grau

2. Baixa temperatura ambiente: -25 graus

3. Altitude:<1000m

4. Umidade relativa média mensal: 90% (20 graus)

5. Local de instalação: usado em fábricas de produtos químicos, fábricas, locais remotos e ambientes agressivos.

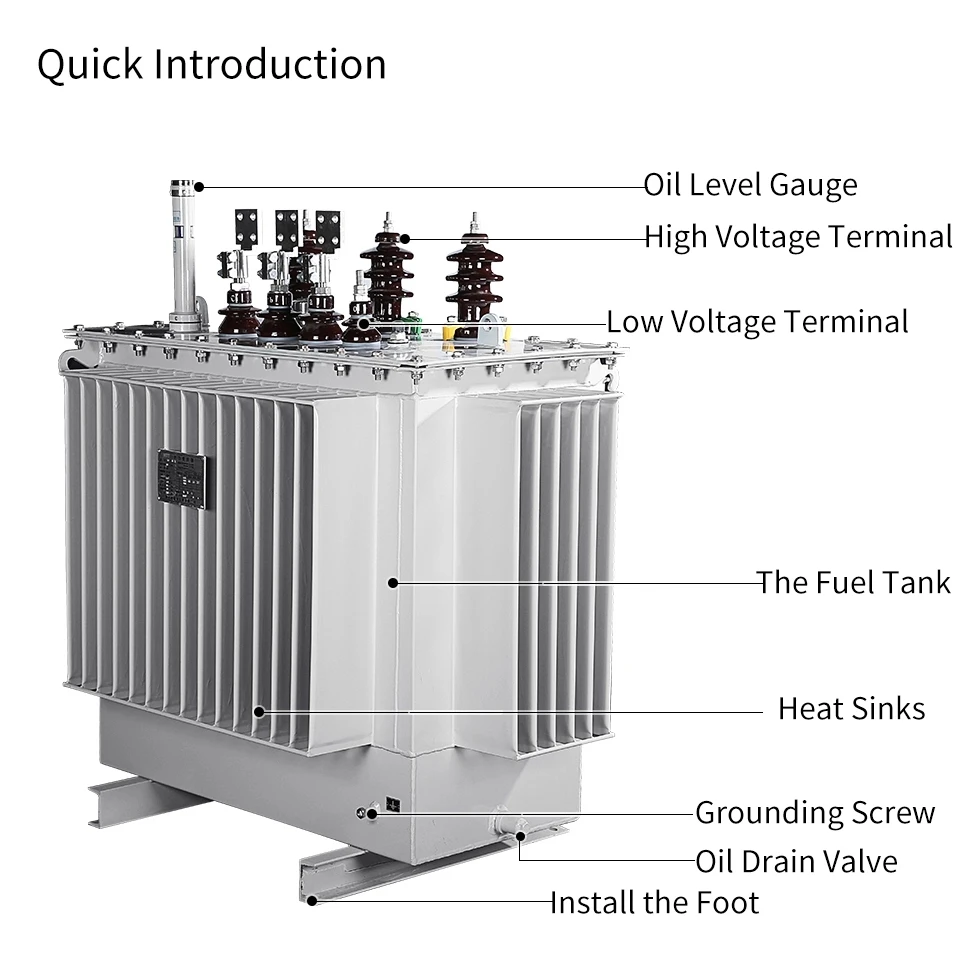

FOTO DO PRODUTO

Imagens de detalhes

OFICINA DE FÁBRICA

VISÃO GERAL DA EMPRESA

EXPOSIÇÃO

Este produto geralmente é personalizado.

Somos fabricantes e contamos com um departamento técnico profissional que pode projetar e fornecer soluções de acordo com as necessidades do cliente.

Entre em contato com nosso pessoal de vendas para obter desenhos de projeto

Aqui estão nossos exemplos de clientes para sua referência

Cliente do Togo

Ficha Técnica N grau 1-A: Transformador H61 20kV/400V de 100kVA
