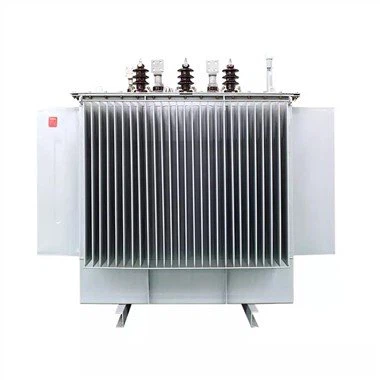

1000KVA 10/0,4KV Oil Power Transformer

1000KVA 10/0,4KV transformador de potência a óleo



O transformador imerso em óleo adota núcleo de ferro enrolado tridimensional. Porque seus três pilares de núcleo de ferro estão dispostos em triângulo equilátero tridimensional, o enrolamento é apertado, os três circuitos magnéticos têm o mesmo comprimento e o circuito magnético não tem espaço de ar. Área da seção transversal da perna do núcleo mais curta, mais próxima da circular, melhorando ainda mais o desempenho, reduzindo perdas, reduzindo o ruído, equilibrando três termos e reduzindo os componentes do terceiro harmônico. Mas devido ao interruptor regulador de pressão estar dentro do tanque de água. Ao ajustar a pressão, os contatos do interruptor não podem ser vistos de fora. Existem dois tipos de fenômenos de reação: mau contato e circuito aberto. Se o contato não for bom, é fácil queimar o interruptor quando a carga for muito grande.

Os transformadores imersos em óleo são equipamentos importantes no sistema de potência, utilizados principalmente para mudança de tensão e transmissão de energia elétrica. Os transformadores imersos em óleo operam principalmente com base no princípio da indução eletromagnética. Adequado para transformação de rede elétrica em áreas urbanas e rurais, empreendimentos industriais e de mineração, e mais adequado para transformadores combinados e transformadores de subestações pré-instalados.



2, a estrutura e o princípio de funcionamento dos transformadores imersos em óleo

Os transformadores imersos em óleo são estruturalmente semelhantes aos transformadores É um dos tipos de transformadores classificados de acordo com a forma de isolamento do núcleo de ferro. Portanto, possui características reconhecíveis de bobinas imersas em óleo, que podem reduzir o mapa de calor do equipamento no interior.

Os componentes básicos do tipo imerso em óleo são compostos de núcleos magnéticos, enrolamentos e buchas. O núcleo magnético fornece um caminho para o fluxo magnético. O enrolamento cria um campo magnético que consiste em uma bobina condutora enrolada em torno de um núcleo de ferro e isolada com uma barreira de papelão e uma camada de blindagem. A espessura da camada de isolamento do enrolamento aumenta com o aumento da tensão. A bucha conecta o enrolamento do transformador à subestação.

Os transformadores do tipo óleo são usados ​​para distribuição de energia ou subestações. Seu núcleo e bobinas são imersos em óleo, que pode resfriar e isolar. O óleo circula através dos tubos na bobina e ao redor da bobina e dos componentes do núcleo de ferro por convecção. O óleo é resfriado externamente pelo tanque de combustível em valores nominais baixos e por um radiador refrigerado a ar em valores nominais altos.

3, Tipos de transformadores imersos em óleo

Existem dois tipos principais de transformadores imersos em óleo: transformador monofásico e transformador trifásico.

A. Transformador monofásico imerso em óleo

B. Transformador imerso em óleo trifásico

4, Finalidade do uso de transformadores imersos em óleo

Os transformadores a óleo podem ser instalados no solo, base ou poste para uso externo. Eles fornecem desempenho eficiente em várias aplicações, incluindo redes de transmissão e distribuição, geração de energia renovável e pequenas indústrias.

O transformador de óleo tem uma capacidade enorme, por isso economiza muita eletricidade, minimiza a perda de energia, economiza energia e reduz os custos do usuário. Além disso, o óleo na máquina também pode resfriar os núcleos internos dos fios, melhorando assim a durabilidade e o desempenho elétrico do equipamento do transformador.

5, Precauções para o uso de transformadores imersos em óleo

1. Os transformadores imersos em óleo usam óleo para operação, então a qualidade do óleo afetará significativamente a vida útil e a segurança do transformador.

2. Durante o uso, é necessário inspecionar e manter regularmente o sistema do transformador para garantir a operação normal e segura da máquina. Caso contrário, existe um alto risco de problemas e perigo extremo.

3. Os resíduos gerados pelo petróleo são propensos a poluir o meio ambiente e afetar a vida das pessoas ao redor. Portanto, o descarte gradual de resíduos também é importante



Temperatura de operação do transformador imerso em óleo

Quando o transformador imerso em óleo está funcionando, é necessário garantir que a temperatura de trabalho não faça com que o óleo do transformador se deteriore muito rapidamente, aumentando assim o custo operacional. Quando a temperatura operacional do transformador imerso em óleo atingir 85 graus Celsius, um alarme será acionado. Quando a temperatura máxima atingir 95 graus Celsius, o interruptor do transformador será desligado.

Portanto, é estipulado que a temperatura do óleo na temperatura de trabalho superior dos transformadores imersos em óleo não pode exceder 85 graus. A capacidade nominal de um transformador refere-se à potência máxima permitida para operação contínua de longo prazo quando o transformador pode atingir eficiência economicamente razoável e vida útil normal esperada sob a temperatura ambiente especificada. A temperatura ambiente especificada para transformadores é uma temperatura máxima de 40 graus, uma temperatura média diária máxima de 30 graus, uma temperatura média anual máxima de 20 graus, uma temperatura mínima de -25 graus para transformadores externos e {{6 }} grau C para transformadores internos.

De acordo com a experiência operacional e pesquisas especializadas, quando a temperatura de isolamento do enrolamento do transformador está dentro da faixa de 80-140 graus, a perda de vida útil do isolamento dobra e a vida útil diminui pela metade para cada aumento de 6 graus. Esta é a regra de 6 graus C para a operação do transformador. A temperatura máxima permitida para a operação de longo prazo dos enrolamentos do transformador é a temperatura de vida útil normal, e o valor máximo permitido para a temperatura do ponto quente do enrolamento é a temperatura segura.

Para obter a vida útil mais econômica dos materiais de isolamento, eles são divididos em diferentes níveis de resistência ao calor, como Y, A, E, B, F, H, C, etc., com base na temperatura máxima de trabalho permitida. Situação normal. A temperatura máxima de trabalho permitida para isolamento Classe Y é de 90 graus, Classe A é 105 graus, Classe E é 120 graus, Classe B é 130 graus, Classe F é 155 graus, Classe H é 180 graus e Classe C é acima de 180 graus



Tradução para: Transfo H61 20KV 160kVA B2

H61 Transformador 15(20)kV 160kVA B2

Transformador trifásico de distribuição MT/BT com enrolamentos MT e BT em cobre enrolado potência P=160KVA
- Conformidade: padrão NFC 52 100 - 52 112 e 52 113 ou equivalente em substância
- Resfriamento natural: ONAN
- Ajuste de tensão MV: por desligar mais /- 5 por cento em cinco (5) posições
- Tipo: no poste H61
- Potência nominal: 160KVA
- Tensão nominal primária: 20,000V ± 5 por cento
- Tensão secundária: 410V off-load entre fases / 240V entre fase e neutro
- Frequência: 50Hz
- Tensão de curto-circuito: 4 por cento
- Perda sem carga menor ou igual a 300W
- Perda de carga menor ou igual a 2000W
- Acoplamento: Dyn11 com neutro de saída
- Cruzamentos MV e LV: em porcelana



FOTO DO PRODUTO



OFICINA DE FÁBRICA

VISÃO GERAL DA EMPRESA

EXIBIÇÃO

EMBALAGEM E ENTREGA

Perguntas frequentes

Q5: O OEM/ODM está disponível?

R: Sim, é! Nossos produtos podem ser Personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com o desenho ou requisitos dos clientes.



Q6: você é fabricante ou empresa comercial?
R: somos fábrica, como fabricante 100 por cento profissional com 20 anos de experiência, podemos produzir produtos de acordo com os requisitos dos clientes e também podemos controlar a qualidade dos produtos 100 por cento.



Q7: O preço pode ser negociado?

R: Sim, o preço é negociável. Pode ser alterado de acordo com sua quantidade ou pacote



Q8: Que tal inspeção?

R: temos todo o sistema de inspeção, desde a matéria-prima até os produtos finais, incluindo teste de aumento de temperatura, teste de pulverização de sal, teste de tipo de condutor, teste de vida mecânica.



Q9: Quais são as condições de pagamento?

R: tt, paypal, western union, alibaba trade assurance e l/c são aceitáveis. 30% T/T adiantado, saldo de 70% antes do envio.



Q10: Qual é o serviço oferecido pela empresa?

R: temos uma equipe de engenheiros profissionais que pode projetar e desenvolver o molde para chegar a diferentes requisitos do cliente.

Também temos uma equipe de vendas para oferecer um bom atendimento desde a pré-venda até o pós-venda.



Este produto geralmente é personalizado.
Somos fabricantes e temos um departamento técnico profissional que pode projetar e fornecer soluções de acordo com as necessidades do cliente.
Entre em contato com nosso pessoal de vendas para obter desenhos de projeto

Aqui estão nossos exemplos de clientes para sua referência

Cliente Uzbequistão

Folha de Dados N grau 1-A: Transformador H61 20kV/400V de 100kVA

DESIGNAÇÕES	UNIDADES	DADOS ESPECÍFICOS	DADOS DO CANDIDATO
criador		Para ser indicado
Padrão de referência		IEC 60076
Tipo		Estágio
Cuba		Hermético
Execução		tropicalizado
Dielétrico		óleo sem PCB
Instalação		no poste
Temperatura ambiente operacional	grau	45
frequência nominal	Hz	50
potência nominal	Kva	100
Tensão primária nominal	Kv	20
Nível de isolamento atribuído à escola primária	Kv	24
Número de fases no ensino fundamental		03
Tensão secundária	V	400/230
Faixa de ajuste de tensão no lado M sem carga	por cento	±2.5
Acoplamento		DYn11
Tensão de curto-circuito	por cento	4 – 4.5
Tamanho neutro para uma carga	por cento	100
Perdas máximas de vácuo	W	230 - 460
Perdas devido à carga Maxi	W	1450 - 2350
Temperatura máxima do óleo em estado estacionário	grau	55
Temperatura máxima dos enrolamentos em estado estacionário	grau	60
Material de enrolamento		cobre eletrolítico
Nível máximo de ruído	banco de dados	52
Retenção de frequência industrial de 50 Hz, 1 min	Kv	50 – 70
Resistência a ondas de choque (1,2/50 micros)	Kv	125 - 170
Resfriamento		EM UM
placa de identificação		01
Conexão de aterramento		01
Dimensões Altura/largura/profundidade	mm x mm x mm	1200 X 1270 X 820
Massa total do transformador incluindo óleo	Kg	700
Massa de óleo	Kg	160
PINTAR
		Tropicalizado e anti-ferrugem
	Número	Camadas
		Encadernador
		Cor
		Plantas e diagramas técnicos a serem fornecidos.





SE PRECISAR DE MAIS DETALHES, POR FAVOR SINTA-SE LIVRE E ENTRE EM CONTATO CONOSCO
