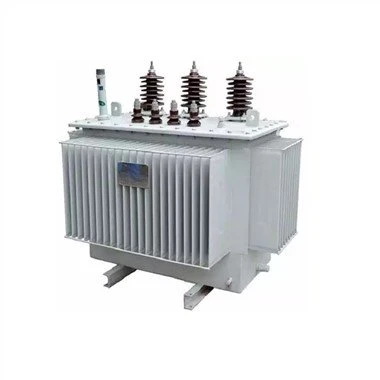

35/0.4KV H59 Transformador montado em almofada de óleo

35/0.4KV H59 Transformador montado em almofada de óleo

O núcleo de ferro do transformador de economia de energia de baixa perda da série H59 produzido por nossa empresa adota estrutura laminada. Este produto é baseado em absorver totalmente a tecnologia avançada e processo de transformador imerso em óleo doméstico, combinado com o nível técnico de nossa empresa, colocando a confiabilidade do produto em primeiro lugar, ao mesmo tempo, a perda sem carga e sem -corrente de carga do produto são bastante reduzidas.

Enviar inquérito

Descrição

35/0.4KV H59 transformador montado em almofada de óleo

Ditransformadores de distribuição imersos em óleo com potência nominal de 25 a 2500 kVA e Tensão 6-36/0,4 (0,23)kV. Em sistema de transmissão e distribuição de energia de 50/60 Hz para fornecimento de energia e iluminação em campo industrial e agrícola. Os transformadores de distribuição são produzidos comª Tensão nominal no enrolamento primário 6 até 36 kV. A tensão nominal no enrolamento secundário é 0,4 ou 0,23 kV. Esquema e grupo de conexão de enrolamentos U/Un-0 ou D/Un-11, etc. . A pedido do cliente é possível fazer transformadores com ligação diferente das Tensões e outras soluções construtivas. Regulando o VoA ltagem é feita como resultado da movimentação da chave, pelo transformador desconectadom as tensões de rede alta (HV) e baixa (LV).

A tensão está sendo regulada no lado de AT para ±2x2,5 por cento do valor nominal. As introduções externas HV e LV são removíveis e os transeuntes são feitos de isoladores de porcelana. Em grande corrente 1000 A e mais na corrente de núcleo duro são grampos de contato aparafusados adequadamente com a espátula que assegura a conexão da pista ou a fixação do cabo. A expansibilidade do óleo garante o funcionamento adequado do transformador em diferentes condições climáticas e flutuações de temperatura. O desumidificador é instalado para fornecer ar seco no transformador.

Para medir a temperatura das camadas superiores de óleo na carcaça, é instalado um termômetro. Transformadores com potência de 400 a 2500 kVA são ocupados com poços para instalação na base.

Características

1. A bobina adota uma estrutura de baixa força de curto-circuito axial. Quando o transformador está em curto-circuito, ele pode reduzir bastante a força de curto-circuito axial e melhorar muito a capacidade de suportar curto-circuito. 2. Todos os parafusos e porcas na superfície da tampa são feitos de aço inoxidável 304, o que aumenta a capacidade de prevenção de ferrugem do transformador. 3. Cada anel de borracha de vedação adota o melhor material de borracha da China, o que prolonga muito a vida útil do anel de borracha de vedação. 4. O corpo do transformador adota uma estrutura de suporte de alta confiabilidade para garantir a compressão confiável das partes superior e inferior da bobina. Toda a estrutura do corpo melhora a capacidade de suportar curto-circuito. 5. Isso não apenas reduz a perda sem carga do transformador, mas também garante que o fluxo do núcleo não fique saturado quando o transformador estiver operando sob tensão, de modo que o terceiro harmônico do transformador seja pequeno.

Especificação

Número de Fase	Trifásico
Tipo de enrolamento	Dois enrolamentos
Capacidade nominal	2000kVA
Alta voltagem	10/11kV
Baixa voltagem	0.4kV
Alcance de toque	±2x2,5 por cento
Tensão de impedância	5 por cento
Perda de carga	18,3 kW
Perda sem carga	1,94 kW
Corrente sem carga	0,4 por cento
Frequência	50/60Hz
Grupo de conexão	Yyn0/Dyn11
Método de resfriamento	EM UM
Material da bobina	Alumínio/Cobre
Tamanho	2030x1340x2000mm
Peso	4500kg

VANTAGEM

1. Energia economizada:

Comparado com o antigo tipo S7, a perda sem carga diminui em média 10,25% e a corrente em carga diminui 37,9%, o que significa que o custo de operação é reduzido em 18,39%.
2. Vida útil confiável a longo prazo:
O tanque e o aro do transformador totalmente fechados devem ser aparafusados ou soldados firmemente. O isolamento entre o óleo e o ar mantém o isolamento longe da umidade, o que reduz o envelhecimento do isolamento e melhora a vida útil.
3. Livre de destanque:
Livre de destanque antes da operação, então seu custo é economizado.
4. Livre de manutenção
5. Baixo ruído:
Estrutura impactada no projeto, novo material e nova tecnologia adotada e baixo ruído.
6. Tamanho pequeno e aparência artística:
Devido à placa corrugada usada para radiação, o volume de óleo é alterado por ajuste e compensação através da expansão e contração da placa corrugada quando a temperatura do óleo é alterada. Tanque de papelão ondulado é tamanho pequeno em boa aparência.

Dados técnicos do transformador de distribuição da série H59:

Capacidade nominal (KVA)	Tensão Nominal (KV)	Grupo de vetores	Impedância ( por cento )	Perda sem carga/ Perda de carga (KW)	Corrente sem carga ( por cento )
10	(AT) 11 10.5 10 6.3 6 (LV) 0.4 0.69	Yyn0, Dyn11	4	0.065/0.4	3.5
20				0.08/0.52	3.0
30				0.1/0.63(0.6)	2.3
50				0.13/0.91(0.87)	2.0
63				0.15/1.09(1.04)	1.9
80				0.18/1.31(1.25)	1.9
100				0.2/1.58(1.5)	1.8
125				0.24/1.89(1.8)	1.7
160				0.28/2.31(2.2)	1.6
200				0.34/2.73(2.6)	1.5
250				0.4/3.2(3.05)	1.4
315				0.48/3.83(3.65)	1.4
400				0.57/4.52(4.3)	1.3
500				0.68/5.41(5.15)	1.2
630			4.5	0.81/6.2	1.1
800				0.96/7.5	1.0
1000				1.15/10.3	1.0
1250				1.36/12.0	0.9
1600				1.64/14.5	0.8
2000				1.96/19.8	0.8
2500				2.31/23.0	0.7

Observação: Faixa de torneira de alta pressão: ± 5 por cento ou ± 2 × 2,5 por cento; Frequência: 50Hz

H59 OIL TRANSFORMER

oil immersed transformer (4)

oil immersed transformer (5)

oil immersed transformer (8)

oil immersed transformer

oil immersed

CERTIFICADO

CQC

OFICINA

EXIBIÇÃO

VISÃO GERAL DA EMPRESA

Perguntas frequentes

Q5 : O OEM/ODM está disponível?

R: Sim, é! Nossos produtos podem ser personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com o desenho ou os requisitos dos clientes.

Q6 : Você é fabricante ou empresa comercial?
R: somos fábrica, como fabricante profissional 100% com experiência de fabricante de 20 anos, podemos produzir produtos de acordo com os requisitos dos clientes e também podemos controlar a qualidade dos produtos 100%.

Q7 : O preço pode ser negociado?

A: Sim, o preço é negociável. Pode ser alterado de acordo com sua quantidade ou pacote

Q8 :Que tal uma inspeção?

R: temos todo o sistema de inspeção, desde a matéria-prima até os produtos finais, incluindo teste de aumento de temperatura, teste de tipo de condutor de teste de pulverização de sal, teste de vida mecânica.

Q9 :O que é condições de pagamento?

A: T.T, Paypal, Western Union, garantia comercial alibabae L/C é aceitável. 30 por cento T/T adiantado,70 por centosaldo antes do envio.
