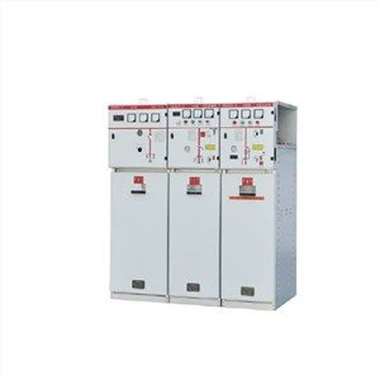

Unidade principal de anel de alta tensão de 11kv
A unidade principal de anel de alta tensão fixa tipo caixa XGN66-12 é adequada para receber e distribuir energia elétrica em sistema de 3.6-12kV bifásico AC 50Hz. É adequado para locais de operação frequentes e para a transformação de armários de distribuição equipados com interruptores de óleo. O sistema de barramento é um...
Descrição
A unidade principal de anel de alta tensão fixa tipo caixa XGN66-12 é adequada para receber e distribuir energia elétrica em sistema de 3.6-12kV bifásico AC 50Hz. É adequado para locais de operação frequentes e para a transformação de armários de distribuição equipados com interruptores de óleo. O sistema de barramento é um sistema de barramento único e um sistema de barramento único segmentado.
| Descrição | Unidade | Especificações |
| Tensão nominal | KV | 3.6 7.2 12 |
| Corrente nominal | A | 630 1250 |
| Corrente nominal de interrupção de curto-circuito | kA | 20 25 31.5 |
| Corrente nominal de curto-circuito | kA | 50 63 80 |
| Corrente suportável nominal de curta duração (4s rms) | kA | 20 25 31.5 |
| Corrente suportável de pico nominal (pico) | kA | 50 63 80 |
| Tensão de resistência nominal da frequência de energia (1min) | kV | 42 |
| Tensão nominal de resistência ao impulso de iluminação | kV | 75 |
| 1 min de tensão suportável de frequência de alimentação do circuito auxiliar | kV | 2 |
| Grau de proteção | IP3X | |
| Dimensões (L x P x A) | milímetros | 900 x 1000 x 2200 (Geral) |
Estrutura
O armário de distribuição é uma estrutura de caixa fechada de metal. O esqueleto do gabinete é soldado por aço angular, e o gabinete é dividido em sala de disjuntores, sala de barramentos, sala de cabos, sala de instrumentos e as salas são separadas por placas de aço metálico.
Característica principal:
1. A estrutura do gabinete é montada, estável e confiável e fácil de combinar. Pode formar uma unidade de alimentação de rede em anel e vários métodos de fiação.
2. Tamanho pequeno, peso leve, pegada pequena, fácil de instalar.
3. A unidade principal do anel tem três divisórias seguras e independentes: sala de barramento, sala de comutação e compartimento de instrumentos. O gabinete específico e cada componente possuem aterramento de segurança confiável para garantir a segurança pessoal dos operadores e trabalhadores da manutenção.
4. A unidade principal em anel pode ser equipada com interruptores de carga como FN12-12D e FN25-12D.
5. O intertravamento mecânico é avançado e confiável e atende totalmente aos requisitos das "cinco proteções".
Certificados
Embalagem e entrega
Geralmente, usaremos embalagens de madeira adequadas para transporte de longa distância, como transporte marítimo. Também podemos personalizar embalagens especiais de acordo com os requisitos do cliente.
