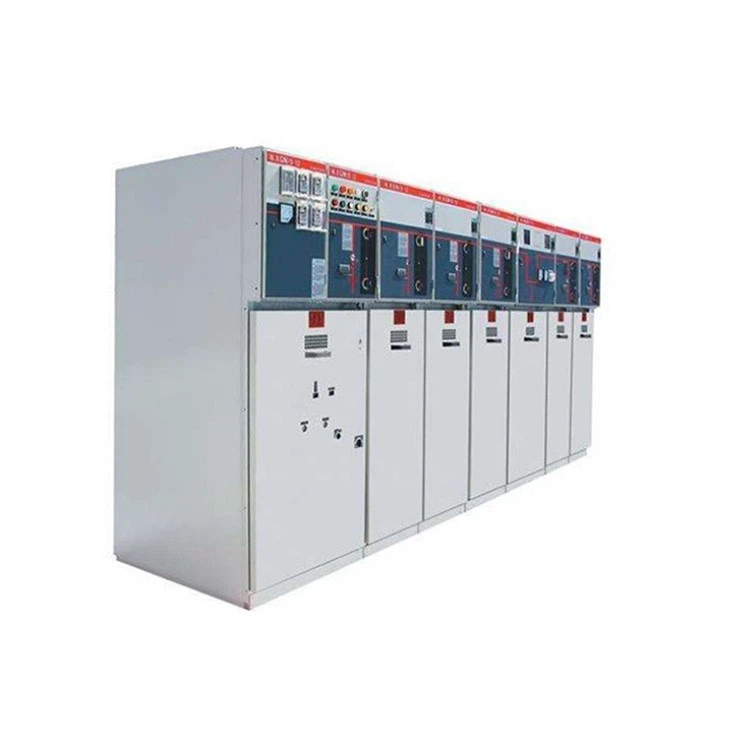

Armário de rede de anel de alta tensão de enxofre XGN15-12 Switchgear de metal isolado a gás SF6

Os principais parâmetros técnicos

Use condições ambientais:

(1) Altitude: não mais do que 1000m.

(2) Temperatura ambiente: não superior a +40°C, não inferior a -5°C.

(3) Umidade relativa: ≤90% (15°C).

(4) Resistência ao terremoto: a aceleração horizontal do solo é de 0,4g. A aceleração vertical do solo é de 0,2g.

(5) Fator de segurança: fator de segurança>2.

Condições ambientais especiais para uso, acordo negociado ao solicitar.

Use condições técnicas e parâmetros de teste do produto:

(1) Tensão de trabalho nominal: 10kV.

(2) Tensão máxima de trabalho: 12kV.

(3) Frequência de operação nominal: 50Hz.

(4) Classificação de fechamento atual ≥ 63kA, classificada como quebra de ≥ 25kA.

(5) Classificação dinâmica estável: 63, (80) kA (valor máximo).

(6) Corrente térmica nominal estável: 25, (31,5 )kA.

(7) O nível de isolamento do equipamento de alta tensão para o sistema não fundido de 10kV (o ponto neutro é aterrado pela bobina de supressão do arco) deve atender ao padrão de nível de tensão de 15/17,5kV.

(8) Tensão de resistência da frequência de energia: a frequência de alimentação de isolamento de porcelana suporta tensão: 42kV, 1min; a frequência de alimentação de isolamento não-porcelanato suporta tensão: 38kV, 1min.

(9) Impulso de resistência à tensão: 75kV (pico).

(10) Temperatura: 30°C para as partes contactáveis do gabinete do interruptor; 65°C para a superfície do condutor.

(11) Teste de efeito do arco de falha interna: sala de cabo: 20kA/0.1s;

Sala do disjuntor: 20kA/0.8s.

(12) Teste de descarga parcial, conforme especificado.

Requisitos técnicos da estrutura do gabinete (tipo removível blindado metálico)

(1) As dimensões gerais do gabinete (altura × largura × profundidade) devem atender aos requisitos de projeto.

(2) A saída de entrar e sair do cabo (barra de ônibus) deve atender aos requisitos de projeto.

Construção Estrutural:

(1) Devem ser separados componentes em cada gabinete, como barras de ônibus, disjuntores, transformadores de tensão e cabos de saída.

(2) A sala do disjuntor deve ser composta por uma unidade fechada de placa de aço com os dispositivos necessários para a parte móvel de retirada. Os elementos móveis dos mesmos parâmetros devem ser intercambiáveis, e outros elementos com os mesmos parâmetros e estrutura também podem ser utilizados. troca.

(3) A concha metálica e a partição do gabinete devem ser aterradas de forma confiável, e o valor nominal do condutor de aterramento e do interruptor de aterramento deve atender aos requisitos da corrente de resistência de curto prazo e pico nominal. A densidade atual dos condutores de cobre não deve exceder 200A/mm2.

(4) O plugue de isolamento na posição móvel deve suportar a corrente de impulso de curto-circuito e garantir um bom contato.

(5) Ao retirar o carrinho, certifique-se de que o plugue de isolamento esteja desconectado. As vagas nas partições são automaticamente fechadas para evitar o acesso a peças vivas.

(6) Os componentes do gabinete do interruptor devem estar equipados com entrelaçamentos. O carrinho só pode ser retirado quando o disjuntor estiver desconectado. O interruptor de aterramento e o disjuntor devem ser intertravados de forma confiável. Para o funcionamento do interruptor de aterramento, deve haver um indicador claro para indicar o lado da saída. Não há tensão, e o disjuntor está aberto para evitar a má operação.

(7) A concha do gabinete deve ser feita de metal, a concha deve atender aos requisitos das normas de proteção, e nem o piso nem a parede podem ser usados como parte da concha do gabinete (a parte inferior do gabinete deve permitir que dois cabos passem e sejam usados como terminais, como almofadas de borracha, etc., acima da parte inferior A sala do cabo deve ter espaço de instalação suficiente para instalar cabos de grande seção e transformadores de corrente de sequência zero).

(8) As portas e tampas para manutenção normal devem ser abertas sem ferramentas manuais, mas devem ter bloqueios para a segurança do operador. Além disso, devem ser fornecidos cadeados especiais.

(9) Se houver uma porta de observação na carcaça, deve ter força mecânica suficiente e deve considerar a distância de segurança entre o invólucro e os componentes elétricos e medidas de blindagem eletrostática.

(10) O orifício de ar ou a porta de escape devem ter o mesmo nível de segurança que o projétil.

(11) O separador deve atender aos seus padrões de proteção, e o separador isolante deve ser capaz de suportar o teste de tensão da frequência de potência. Deve haver espaço de ar suficiente entre o circuito principal e a partição isolante para ser capaz de suportar o teste de tensão de resistência de 150% da tensão nominal.

(12) As barras de ônibus em cada armário devem ser instaladas em um compartimento separado da barra de ônibus. As barras de ônibus e os cabos podem ser conectados com fita adesiva. A sequência de fase é a primeira fase L1 (indicada em amarelo), a segunda fase L2 (indicada por Indicado em verde), a terceira fase L3 (indicada em vermelho) vai de cima para baixo ou da esquerda para a direita ou para fora.
