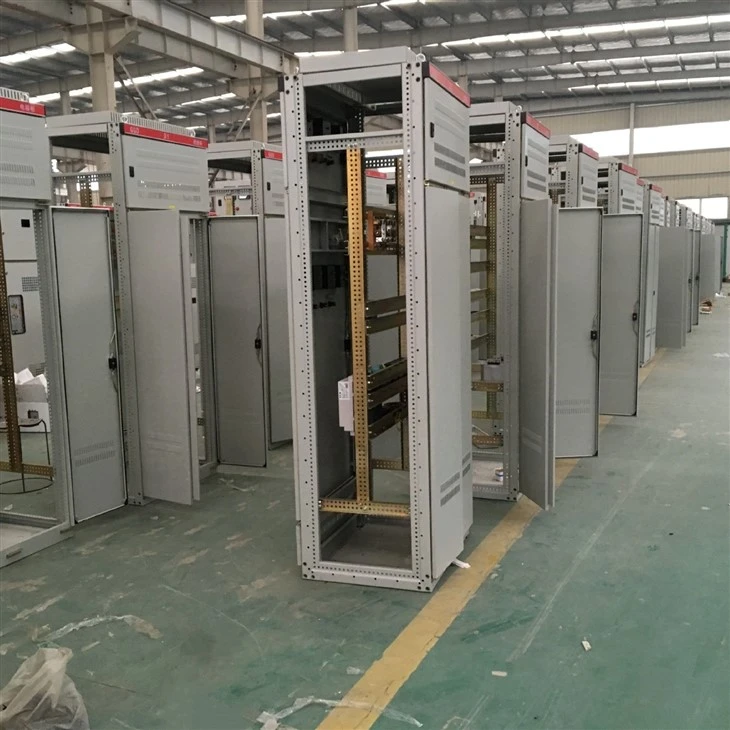

Quadro de distribuição de 480 V LV/Painel de distribuição de energia/Centro de controle de motores

Quadro de distribuição de 480 V LV/Painel de distribuição de energia/Centro de controle de motores



A aparelhagem de baixa tensão, também conhecida como aparelhagem de baixa tensão, é usada principalmente na parte de distribuição de baixa tensão do sistema de energia e é frequentemente instalada na sala de distribuição. Consiste em blocos de terminais, vários interruptores, equipamentos de proteção (interruptores de ar, fusíveis, etc.), equipamentos de medição (voltímetro, amperímetro, etc.) e equipamentos de medição (medidores de energia ativa e reativa, etc.).

Dividido em dois tipos: tipo gaveta e tipo fixo; O tipo fixo refere-se à instalação fixa, enquanto o tipo gaveta refere-se à montagem flexível de certos componentes elétricos em várias unidades funcionais de acordo com um determinado esquema de circuito e, em seguida, em um painel de distribuição (gabinete). Cada unidade funcional é semelhante a uma gaveta, mas pode ser puxada para fora ou semelhante à interface do usuário, por isso também é chamada de tipo extraível. Geralmente instalado fora da parede e pode ser mantido em ambos os lados.

As funções do painel de distribuição de baixa tensão são geralmente as seguintes:

1. Configure razoavelmente a fonte de alimentação;

2. Quando há uma falha no circuito, é benéfico controlar a extensão da falha e facilitar a rápida identificação e eliminação do ponto de falha;

3. Fácil de organizar a manutenção da linha em seções sem a necessidade de interrupções de energia em grande escala;

4. Colocação conveniente de vários dispositivos de proteção dentro do gabinete de distribuição (como fusíveis para evitar curtos-circuitos, interruptores de ar para evitar sobrecarga, etc.);

No rápido desenvolvimento atual de equipamentos de energia completos, a operação segura e estável do painel de distribuição de baixa tensão é crucial. Com a complexidade e profundidade da indústria de energia e campos de aplicação, a possibilidade de mau funcionamento do painel de distribuição de baixa tensão também aumentou.

Problemas típicos que podem ocorrer em aparelhagem de baixa tensão incluem a incapacidade dos disjuntores de fechar, a incapacidade de abrir o interruptor principal no gabinete de entrada, a reversão ou não rotação da potência reativa de medição principal, a incapacidade da gaveta de gire o medidor e a incapacidade de alternar automaticamente entre fontes de energia duplas

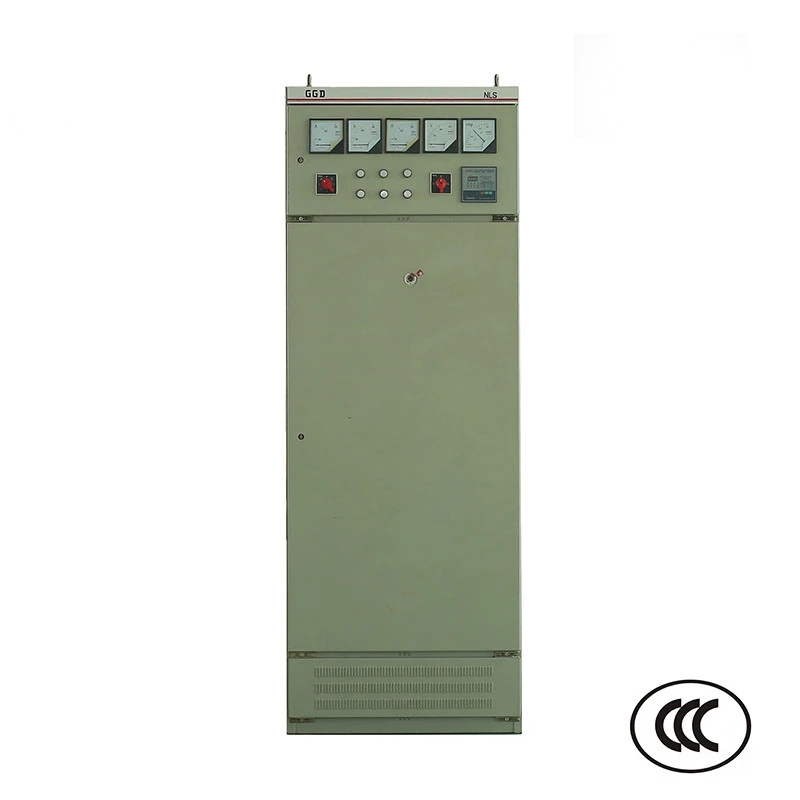

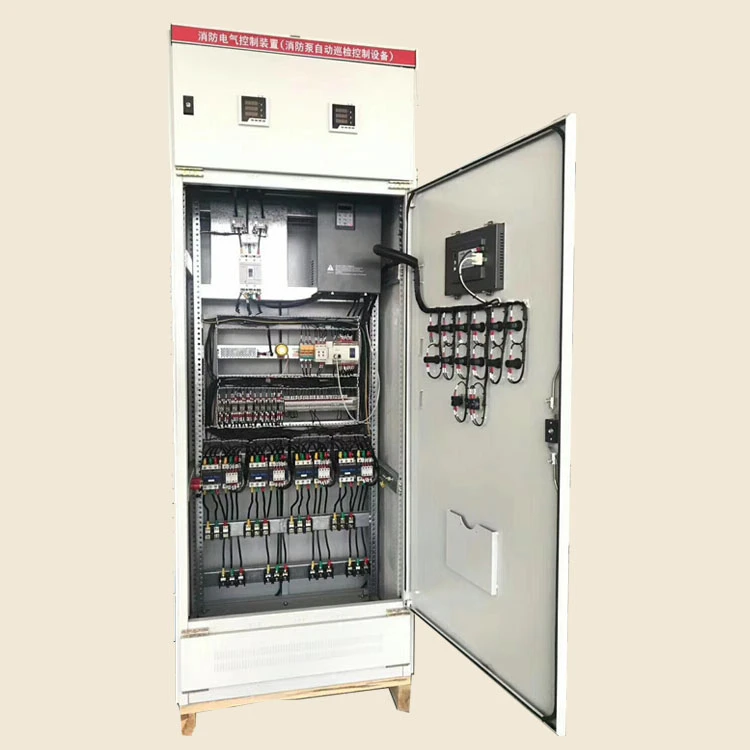

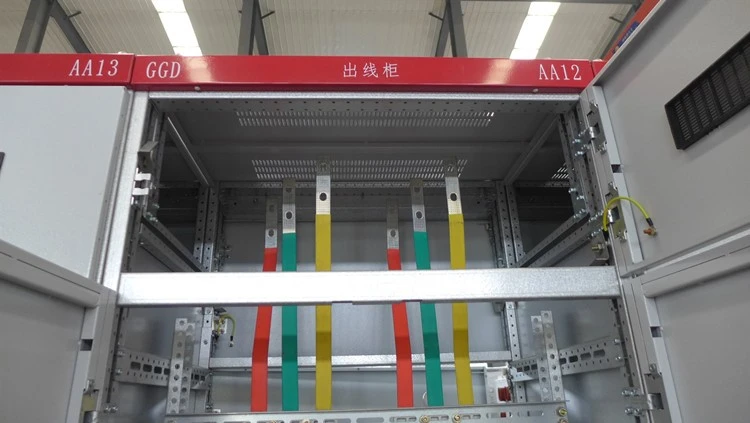

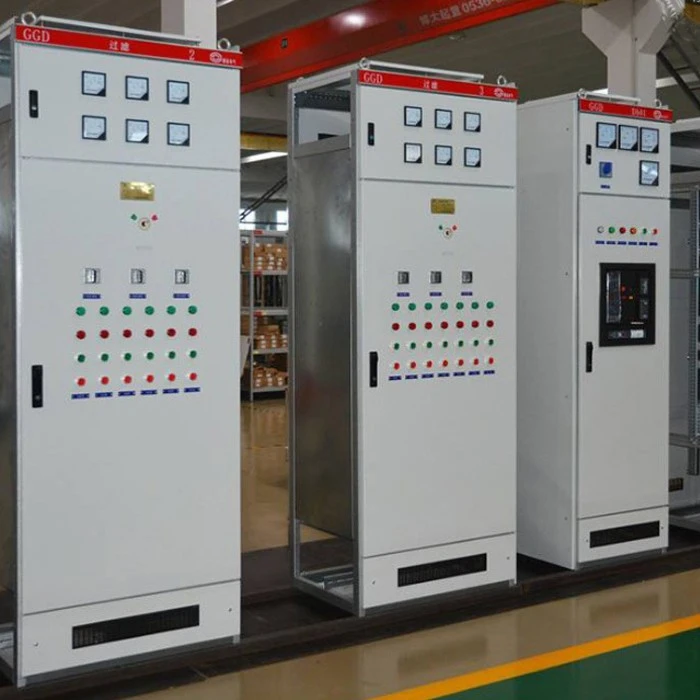

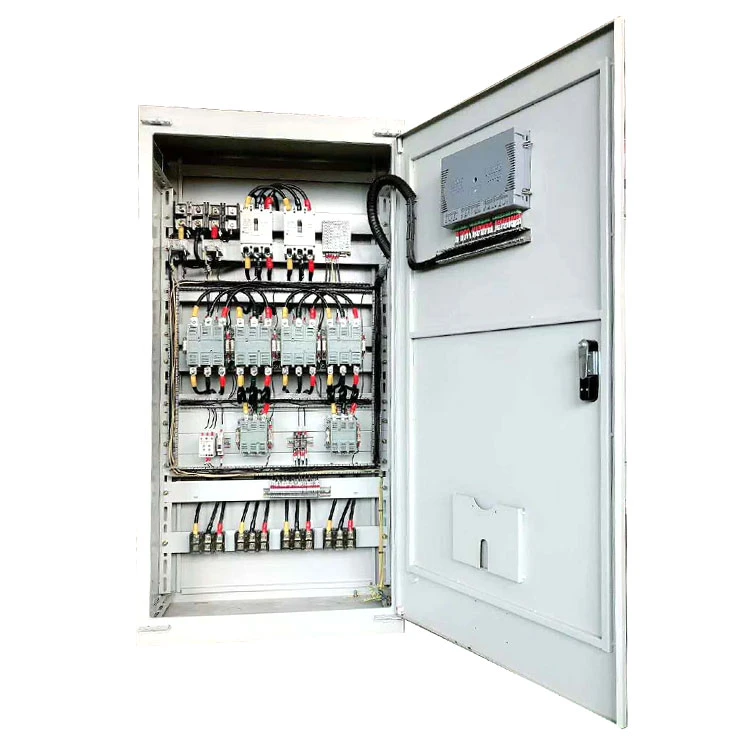

1.Gabinete de distribuição de baixa tensão LV tipo GGD é adequado para AC trifásico 50HZ, tensão máxima 380V, corrente nominal para sistema de distribuição de 3150Apower, é amplamente utilizado em usinas de energia, subestações, empresas industriais e de mineração, etc. , equipamentos de iluminação e distribuição para fins de conversão, distribuição e controle de energia elétrica

2. O grau de proteção é IP30. IP20-IP40 pode ser opcional de acordo com os requisitos da condição de serviço.

Boa aparência. fácil montagem e desmontagem

Condições ambientais de instalação

1. Temperatura do ar ambiente: -5 graus ~ mais 40 graus e a temperatura média não deve

exceder mais 35 graus em 24h

2.Altitude interior acima do nível do mar: Altitude máxima de instalação: 2000m

3. A umidade relativa não deve exceder 50 por cento na temperatura máxima mais 40 graus. Umidade relativa mais alta é permitida em temperaturas mais baixas. Ex. 90% a mais de 20 graus. Mas em vista da mudança de temperatura, é possível que orvalhos moderados sejam produzidos casualmente.

4. Sem fogo, perigo de explosão, poluição grave, corrosão química e vibração severa

5. Gradiente de instalação não superior a 5 graus

6. O equipamento deve ser instalado em um local onde não haja vibração e impacto violentos e onde os componentes elétricos não sejam corroídos.

Qualquer requisito específico, consulte o fabricante

Tipo	Tensão nominal	Corrente nominal (A)	Corrente nominal de interrupção de curto-circuito (KA)	Corrente suportável nominal de curta duração (1s) KA	Corrente suportável de pico nominal (1s)KA
GGD1	380 V	A.1000	15	15	15
		B.600(630)
		C.400
GGD2	380V	A.1500 (1600)	30	30	63
		B.1000
		C.600
GGD3	380V	A.3150	50	50	105
		B.2500
		C.2000









Q5: O OEM/ODM está disponível?

R: Sim, é! Nossos produtos podem ser Personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com o desenho ou requisitos dos clientes.

Q6: você é fabricante ou empresa comercial?
R: somos fábrica, como fabricante 100 por cento profissional com 20 anos de experiência, podemos produzir produtos de acordo com os requisitos dos clientes e também podemos controlar a qualidade dos produtos 100 por cento.

Q7: O preço pode ser negociado?

R: Sim, o preço é negociável. Pode ser alterado de acordo com sua quantidade ou pacote

Q8: Que tal inspeção?

R: temos todo o sistema de inspeção, desde a matéria-prima até os produtos finais, incluindo teste de aumento de temperatura, teste de pulverização de sal, teste de tipo de condutor, teste de vida mecânica.

Q9: Quais são as condições de pagamento?

R: tt, paypal, western union, alibaba trade assurance e l/c são aceitáveis. 30% T/T adiantado, saldo de 70% antes do envio.

Q10: Qual é o serviço oferecido pela empresa?

R: temos uma equipe de engenheiros profissionais que pode projetar e desenvolver o molde para chegar a diferentes requisitos do cliente.

Também temos a equipe de vendas para oferecer um bom atendimento desde a pré-venda até o pós-venda.

Este produto geralmente é personalizado.
Somos fabricantes e temos um departamento técnico profissional que pode projetar e fornecer soluções de acordo com as necessidades do cliente.
Entre em contato com nosso pessoal de vendas para obter desenhos de projeto

Aqui estão nossos exemplos de clientes para sua referência

SE PRECISAR DE MAIS DETALHES, POR FAVOR SINTA-SE LIVRE E ENTRE EM CONTATO CONOSCO

Tag: Quadro de distribuição de 480v lv/painel de distribuição de energia/centro de controle de motor, China, fabricantes, fornecedores, personalizados
