Placa do painel de controle elétrico/gabinete de distribuição de energia/aparelhagem elétrica

Placa do painel de controle elétrico/armário de distribuição de energia/aparelhagem elétrica

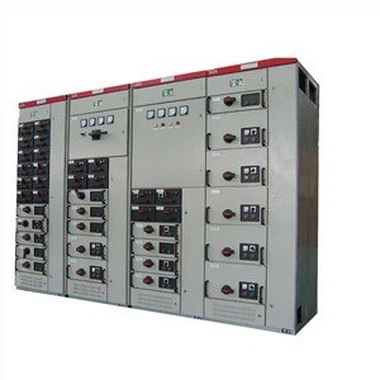

aparelhagem de baixa tensão Dividido em dois tipos: tipo gaveta e tipo fixo; O tipo fixo refere-se à instalação fixa, enquanto o tipo gaveta refere-se à montagem flexível de certos componentes elétricos em várias unidades funcionais de acordo com um determinado esquema de circuito e, em seguida, em um painel de distribuição (gabinete). Cada unidade funcional é semelhante a uma gaveta, mas pode ser puxada para fora ou semelhante à interface do usuário, por isso também é chamada de tipo extraível. Geralmente instalado fora da parede e pode ser mantido em ambos os lados.

As funções do painel de distribuição de baixa tensão são geralmente as seguintes:

1. Configure razoavelmente a fonte de alimentação;

2. Quando há uma falha no circuito, é benéfico controlar a extensão da falha e facilitar a rápida identificação e eliminação do ponto de falha;

3. Fácil de organizar a manutenção da linha em seções sem a necessidade de interrupções de energia em grande escala;

4. Colocação conveniente de vários dispositivos de proteção dentro do gabinete de distribuição (como fusíveis para evitar curtos-circuitos, interruptores de ar para evitar sobrecarga, etc.);



No rápido desenvolvimento atual de equipamentos de energia completos, a operação segura e estável do painel de distribuição de baixa tensão é crucial. Com a complexidade e profundidade da indústria de energia e campos de aplicação, a possibilidade de mau funcionamento do painel de distribuição de baixa tensão também aumentou.

Problemas típicos que podem ocorrer em aparelhagem de baixa tensão incluem a incapacidade dos disjuntores de fechar, a incapacidade de abrir o interruptor principal no gabinete de entrada, a reversão ou não rotação da potência reativa de medição principal, a incapacidade da gaveta de girar o medidor e a incapacidade de alternar automaticamente entre fontes de energia duplas



O gabinete de distribuição de baixa tensão é adequado para geração de energia e sistema de alimentação com frequência AC trifásica de 50Hz, tensão nominal de trabalho de 380V e corrente nominal de 4000A e abaixo, que é usada para energia, distribuição, motor centralizado controle e compensação de capacitância. É amplamente utilizado em usinas de energia, petróleo, indústria química, metalurgia, têxtil, arranha-céus e outros lugares. O produto está em conformidade com iec60439, gb7251.1, JB/t9661 e outros padrões



0Parâmetro técnico do painel de distribuição de baixa tensão de 4KV:

			Parâmetro
Tensão nominal		V	400	690
Tensão de isolamento nominal		V	690	1140
Tensão nominal de resistência ao impacto		V	6000	10000
Capacidade nominal de interrupção de curto-circuito de trabalho		Ka	18~100	10~75
Capacidade máxima de quebra de curto-circuito avaliada		Ka	25~120	20~85
frequência nominal		Hz	50/60
Corrente nominal		A	400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300
Potência nominal de controle		V	AC 110/220/380, DC 110/220
Dimensão (Unidade: mm)	MNS/GCS/GGD	largura	400,600,800,1000,1200
		profundidade	600,800,1000
		altura	2200



Aparelhagem elétrica de baixa tensão trifásica MNS

Ambiente operacional:

1) Temperatura ambiente:-10 graus - mais 40 graus;

2) Altitude: alta tensão menor ou igual a 1000 metros, baixa tensão menor ou igual a 2500 metros (o departamento técnico projetará especialmente se exceder);

3) Umidade relativa: menor ou igual a 85 por cento

4)Intensidade sísmica: menor ou igual a magnitude 8;

5Aplique em locais sem fogo, sem perigo de explosão, sem poluição grave, sem corrosão química e sem vibração violenta.

Aparelhagem de baixa tensão

Padrão executivo:

GB7251 Conjunto completo de aparelhagem e controle de baixa tensão

GB3906-2006 3.6kV~40.5kV CA com painel de manobra e dispositivo de controle

























Q5: O OEM/ODM está disponível?

R: Sim, é! Nossos produtos podem ser Personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com o desenho ou requisitos dos clientes.



Q6: você é fabricante ou empresa comercial?
R: somos fábrica, como fabricante 100 por cento profissional com 20 anos de experiência, podemos produzir produtos de acordo com os requisitos dos clientes e também podemos controlar a qualidade dos produtos 100 por cento.



Q7: O preço pode ser negociado?

R: Sim, o preço é negociável. Pode ser alterado de acordo com sua quantidade ou pacote



Q8: Que tal inspeção?

R: temos todo o sistema de inspeção, desde a matéria-prima até os produtos finais, incluindo teste de aumento de temperatura, teste de pulverização de sal, teste de tipo de condutor, teste de vida mecânica.



Q9: Quais são as condições de pagamento?

R: tt, paypal, western union, alibaba trade assurance e l/c são aceitáveis. 30% T/T adiantado, saldo de 70% antes do envio.



Q10: Qual é o serviço oferecido pela empresa?

R: temos uma equipe de engenheiros profissionais que pode projetar e desenvolver o molde para chegar a diferentes requisitos do cliente.

Também temos a equipe de vendas para oferecer um bom atendimento desde a pré-venda até a pós-venda.



Este produto geralmente é personalizado.
Somos fabricantes e temos um departamento técnico profissional que pode projetar e fornecer soluções de acordo com as necessidades do cliente.
Entre em contato com nosso pessoal de vendas para obter desenhos de projeto
