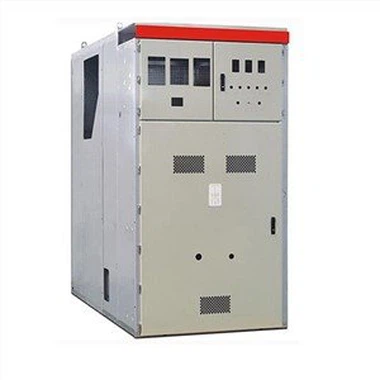

Interruptor elétrico

Os interruptores elétricos revestidos de metal da série KYN são adequados para a distribuição de energia de 3,6-12Kv sistema de seção de ônibus único CA 50Hz e de ônibus único. Tem as funções de controlar, proteger e monitorar circuitos. Característica: 1: Medidas rigorosas de proteção para garantir a segurança pessoal...

Enviar inquérito

Descrição

Electrical Switchgear

Característica:

1: Medidas rigorosas de proteção para garantir a segurança pessoal

2: Até 9 cabos de núcleo único podem ser instalados na sala do cabo

3: Posições de operação e teste serão estabelecidas para o carrinho, e ambas as posições serão equipadas com dispositivos de posicionamento seguros e confiáveis e dispositivos de exibição

4: A concha é completamente montada a partir de placas de aço banhadas em alumínio e galvanizadas, que são processadas e dobradas por máquinas-ferramentas, e depois fixadas com parafusos.

5: Alta resistência mecânica, limpa e bonita.

6: A porta da central é pulverizada com plástico, e também tem forte resistência ao impacto e proteção contra corrosão.

7: O interruptor principal pode ser equipado com disjuntor de vácuo VD4 e interruptor de carga fixo da série C3 da ABB, e vários disjuntores de vácuo doméstico (como VS1, VH1, VK, ZN28) podem ser fornecidos em vez de produtos.

8: A porta da frente está equipada com uma janela de observação para verificar o estado de funcionamento dos componentes internos

Principais parâmetros técnicos
Tensão nominal	.....................................	Kv	3.6,7.2,12
Frequência nominal	.....................................	Hz	50
Corrente nominal do disjuntor	.....................................	Um	630/4000
Corrente nominal do câmbio	.....................................	Um	630/4000
Classificação de curto prazo de resistência atual (4S)	.....................................	Ka	20,25,31.5,40
Pico nominal suportar corrente (pico)	.....................................	Ka	50,63,80,100
Corrente de quebra de curto-circuito nominal	.....................................	Ka	20,25,31.5,40
Nível de isolamento nominal 1min de frequência de energia suporta tensão	Polo a polo, polo a chão	Kv	24,32,42
	Entre contatos abertos	Kv	24,32,48
Impulso relâmpago resistir tensão (pico)	Polo a polo, polo a chão	Kv	40,60,75
Impulso relâmpago resistir tensão (pico)	Entre contatos abertos	Kv	46,70,85
O shell é IP4X, e é IP2X quando a porta do compartimento e a porta da câmara do disjuntor são abertas
