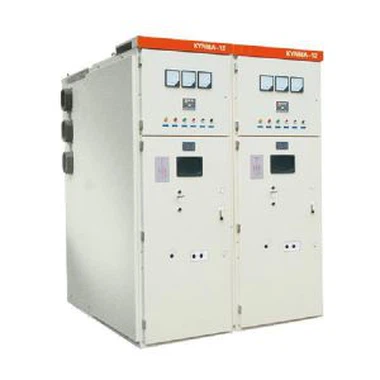

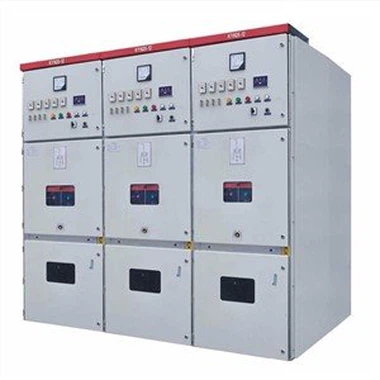

Armários de distribuição de energia de alta tensão

Os gabinetes de distribuição de energia de alta tensão da série HXGN-12 são usados em sistemas trifásicos de 12kV e abaixo de 50Hz para receber e distribuir energia elétrica. Particularmente adequado para ocasiões de operação frequente, o sistema de ônibus é um ônibus único (ônibus único com bypass e estrutura de ônibus duplo...

Enviar inquérito

Descrição

Os gabinetes de distribuição de energia de alta tensão da série HXGN-12 são usados em sistemas trifásicos de 12kV e abaixo de 50Hz para receber e distribuir energia elétrica. Particularmente adequado para ocasiões de operação frequente, o sistema de barramento é um barramento único (ônibus simples com bypass e estrutura de barramento duplo podem ser derivados).

Item	Unidade	Dados
Tensão nominal	KV	12
Corrente nominal	A	630,1250,1600,2000,2500,3150,4000
Corrente nominal de curto-circuito	KA	20,25,31.5,40,50,63
Corrente suportável de pico nominal	KA	50,63,80,100,125,160
Corrente suportável de curta duração (4s)	KA	20,25,31.5,40,50,63
Isolamento: Frequência de energia/relâmpago	KV	42/75
Aula de proteção		IP4X
Disjuntores opcionais		ZN63A (VS1), VD4, VBP, EV12 etc.
Mecanismo operacional		Mecanismo de mola; Atuador magnético permanente
Fonte de alimentação operacional	V	DC: 110.220; CA: 110.220

Use condições ambientais

1. Temperatura ambiente: limite superior mais 40 graus, limite inferior -25 graus;

2. A altitude não excede 1000m;

3. Temperatura relativa do ar: valor médio diário não superior a 95 por cento, valor médio mensal não superior a 90 por cento; pressão de vapor saturado: valor médio diário não superior a 2,2×10ˉ3Mpa; valor médio mensal não superior a 1,8×10ˉ3Mpa

4. A intensidade do terremoto não excede 8 graus;

5. Não há lugar com fogo, risco de explosão, poluição grave, corrosão química e vibração severa. Quando o ambiente de uso não pode atender totalmente às condições acima, o produto também pode adotar medidas técnicas como resistência ao calor e resistência à corrosão para se adaptar ao ambiente especial.
