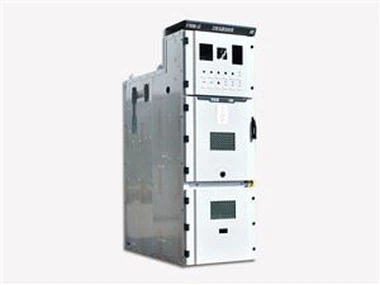

Painel de comutação AC de alta tensão interior
KYN28-12 tipo indoor AC metal blindado de médio porte. O modelo utilitário é adequado para um sistema de alimentação CA trifásica com uma tensão nominal de 12kV e uma frequência nominal de 50Hz, e é usado para receber e distribuir energia elétrica e controlar, proteger e monitorar...
Descrição
KYN28-12 tipo indoor AC metal blindado de médio porte. O modelo utilitário é adequado para um sistema de alimentação CA trifásica com uma tensão nominal de 12kV e uma frequência nominal de 50Hz, e é usado para receber e distribuir energia elétrica e controlar, proteger e monitorar circuitos.
O interruptor é projetado de acordo com o armário de interruptor blindado de metal fechado em GB3906-91. O todo é composto por duas partes: o gabinete e a parte extraível central. O gabinete é dividido em quatro compartimentos independentes, e o nível de proteção do gabinete é IP4X. Quando a porta de cada sala pequena e sala de disjuntor é aberta, é IP2X. Através de linhas de acesso aéreo e acesso a cabos, linhas e outras soluções funcionais são organizadas e combinadas para formar um equipamento completo do sistema de distribuição de energia. O interruptor pode ser instalado, depurado e mantido a partir da frente, para que possa ser de costas para trás, arranjo duplo e instalação montada na parede, o que melhora a segurança e flexibilidade do interruptor e reduz o espaço do piso.
Principais parâmetros técnicos | |||
Tensão nominal | ..................................... | Kv | 3.6,7.2,12 |
Frequência nominal | ..................................... | Hz | 50 |
Corrente nominal do disjuntor | ..................................... | Um | 630/4000 |
Corrente nominal do câmbio | ..................................... | Um | 630/4000 |
Classificação de curto prazo resistência atual (4S) | ..................................... | Ka | 20,25,31.5,40 |
Pico nominal suportar corrente (pico) | ..................................... | Ka | 50,63,80,100 |
Corrente de quebra de curto-circuito avaliada | ..................................... | Ka | 20,25,31.5,40 |
Nível de isolamento nominal 1min frequência de alimentação suportar tensão | Polo a polo, polo a chão | Kv | 24,32,42 |
Entre contatos abertos | Kv | 24,32,48 | |
Impulso relâmpago resistir tensão (pico) | Polo a polo, polo a chão | Kv | 40,60,75 |
Entre contatos abertos | Kv | 46,70,85 | |
O shell é IP4X, e é IP2X quando a porta do compartimento e a porta da câmara do disjuntor são abertas | |||
Aplicação principal
O câmbio intermediário é usado em equipamentos de distribuição de energia com corrente alternada trifásica de 50Hz e tensão nominal de 12kV. É amplamente utilizado em loops de cabos na indústria de processamento, bem como terminais civis e de fornecimento de energia. É especialmente adequado para pequenas estações secundárias de distribuição de energia, trechos rodoviários seccionados, empresas industriais e de mineração, bairros residenciais urbanos, aeroportos, ferrovias, túneis, edifícios de alta altitude, etc., para sistemas de energia, como recepção e distribuição de energia.
