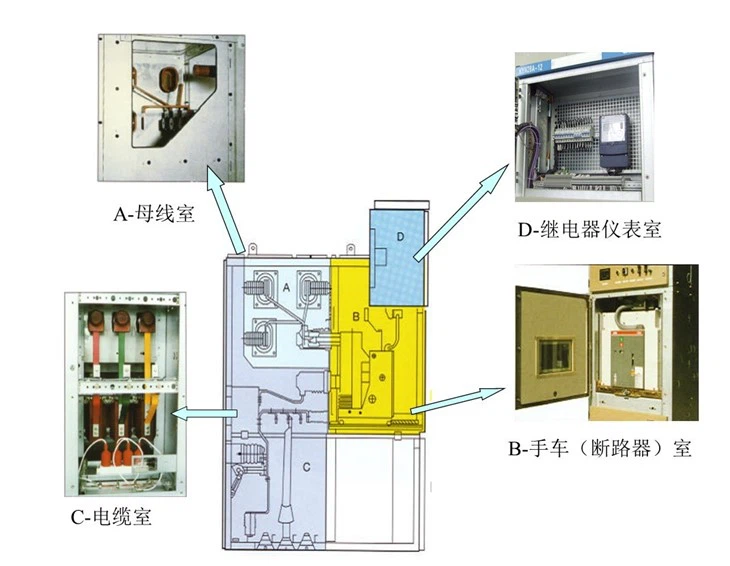

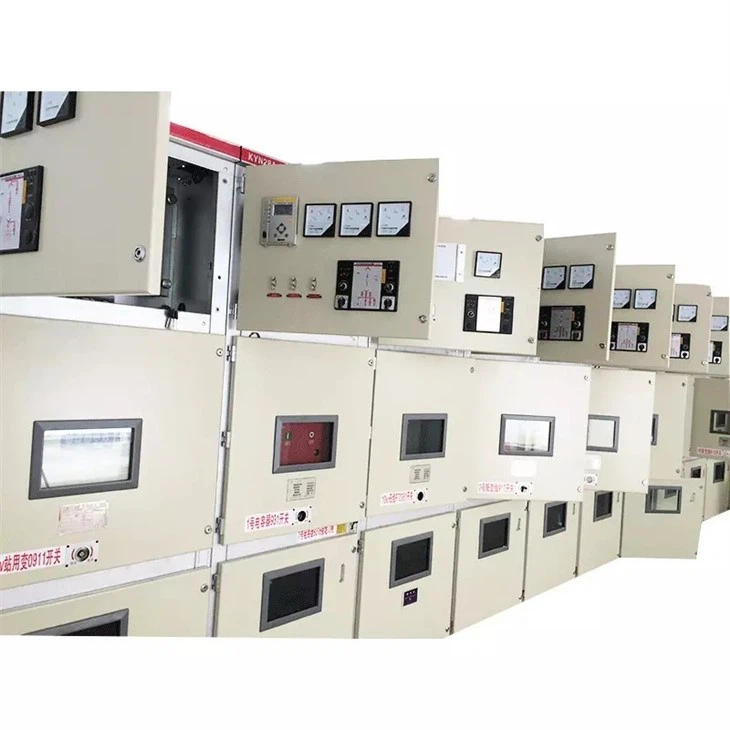

O painel extraível blindado de metal interno KYN28A-12 é usado principalmente para usinas de energia, empresas industriais e de mineração, bem como subestações secundárias no sistema de energia para coleta de energia, transmissão e partida de grandes motores. Implemente controle, proteção, monitoramento em tempo real e medição. Possui cinco funções de prevenção completas e pode ser equipado com disjuntor a vácuo Zhejiang VS1 (ZN63A-12), bem como disjuntor a vácuo VD4 produzido pela ABB, disjuntor a vácuo tipo HS (ZN82-12) produzido pela Shanghai Fuji Electric Switch Co., Ltd., e disjuntor a vácuo tipo VEP (ZN 96-12) ​​produzido pela Xiamen Huadian Switch Co., Ltd., uma joint venture sino-estrangeira. Atualmente, é amplamente utilizado no mercado de 12KV.



1. Significado do modelo

KYN28A-12

Características ambientais de gabinetes blindados: número da solução primária removível: número do projeto: interno

2. Dimensões gerais do gabinete: (esquema de linhas aéreas de entrada e saída padrão; esquema de linhas de entrada e saída de cabos)

*Esquema padrão para linhas de entrada e saída de cabos e gabinetes de contato: largura 800 (1000) × 1500 profundidade × 2300 altura

*Esquema padrão para linhas aéreas de entrada e saída: largura 800 (1000) × profundidade 1660 × 2300 altura

Nota: 1. GZS1 plus linha de entrada e saída de cabo e esquema padrão do gabinete de contato: largura 650 × 1500 de profundidade × 2300 de altura; O espaçamento entre fases é de 150mm; O espaçamento de fases do gabinete GZS1 com largura de 800 é de 210 mm; O espaçamento entre armários com largura de 1000 é de 275mm;

Introdução ao bloqueio de cinco prevenção:

(1) Quando o carrinho de mão é fechado na posição de trabalho do gabinete, o eletroímã de travamento dentro do chassi do carrinho de mão fica travado no parafuso e não será puxado para evitar que o carrinho de mão puxe acidentalmente o disjuntor com carga.

(2) Quando a chave de aterramento está na posição fechada, a haste no mecanismo de intertravamento do eixo da chave de aterramento é empurrada para dentro do trilho-guia do carrinho de mão no gabinete, de modo que o carrinho de mão do disjuntor equipado não possa ser empurrado para dentro do gabinete.

(3) Depois que o carrinho de mão do disjuntor é fechado na posição de trabalho, o lado de saída é eletrificado e a chave de aterramento não pode ser fechada neste momento. A haste no mecanismo de intertravamento do eixo da chave de aterramento está bloqueada e sua alavanca de operação não é possível operar o fuso da chave de aterramento

(4) Para armários de entrada de cabos; O gabinete da seção de barramento e o esquema do transformador utilizado são equipados com uma trava eletromagnética na porta inferior devido à eletrificação do lado do cabo de entrada para garantir que a sala de cabos não possa ser acessada quando o lado do cabo estiver eletrificado;

(5) Ao instalar uma chave de transferência à prova de erros (com sinais vermelhos e verdes) no painel, é possível evitar a abertura e fechamento acidental do disjuntor



6. Procedimentos operacionais

Operação de transmissão de energia:

Primeiro instale e sele a placa, feche as portas frontal e inferior novamente - - - Opere o eixo da chave de aterramento e abra-o - - - Use um veículo de transferência (veículo de plataforma) para empurrar o carrinho de mão (no estado aberto ) no gabinete (posição de teste) - - - - Insira o plugue secundário na tomada estática - - - (indicador de posição de teste ligado) - - - - - (feche as portas frontal e intermediária) - - - - - Use a alça para empurrar o carrinho de mão da posição de teste (estado aberto) para a posição de trabalho - - - - (indicador de posição de trabalho ligado, indicador de posição de teste desligado) ---------Fechando o carrinho de mão do disjuntor



Operação de queda de energia (manutenção):

Abrindo o carrinho de mão do disjuntor - - - - Use a alça para sair do carrinho de mão da posição de trabalho (estado de abertura) para a posição de teste - - - - (o indicador de posição de trabalho está desligado e o indicador de posição de teste está ligado) - - - - Abra a porta intermediária frontal - - - Retire o plugue secundário da tomada estática - - - (O indicador de posição de teste está apagado) - - - - - Use o veículo de transferência para abrir o carrinho de mão (no estado aberto) Saia do gabinete ------- Acione o eixo da chave de aterramento e feche-o ------- Abra a placa de vedação traseira e a porta inferior frontal

★. Atenção: O carrinho de mão inferior do pára-raios e o carrinho de mão PT intermediário (inferior) podem ser retirados diretamente do gabinete durante a operação do barramento

Condições de serviço

◎ Temperatura ambiente: -15 graus ~ mais 40 graus;

◎ Umidade relativa: Média diária de 95% e média diária de pressão de vapor d'água <2,2kPa;

◎ Média mensal «90 por cento e média mensal de pressão de vapor de água < 1,8kPa;

© Altitude: ^1000m;

◎ Intensidade sísmica: não além de Ms8.

◎ O ar ambiente deve estar livre de poluição por gases ou vapores corrosivos ou inflamáveis;

◎ Nenhuma vibração óbvia;

Principais parâmetros técnicos
Tensão nominal	.....................................	Kv	3.6,7.2,12
Frequência nominal	.....................................	Hz	50
Corrente nominal do disjuntor	.....................................	A	630/4000
Corrente nominal do quadro	.....................................	A	630/4000
Corrente suportável nominal de curta duração (4S)	.....................................	ka	20,25,31.5,40
Corrente suportável de pico nominal (pico)	.....................................	ka	50,63,80,100
Corrente nominal de interrupção de curto-circuito	.....................................	ka	20,25,31.5,40
Nível de isolamento nominal 1min de tensão suportável de frequência de energia	Pólo a pólo, pólo a terra	Kv	24,32,42
	Entre contatos abertos	Kv	24,32,48
Tensão suportável de impulso de raio (pico)	Pólo a pólo, pólo a terra	Kv	40,60,75
	Entre contatos abertos	Kv	46,70,85
O invólucro é IP4X e é IP2X quando a porta do compartimento e a porta da câmara do disjuntor são abertas

Características

1: Etapa de proteção ESTRITA para garantir a segurança pessoal

2: A sala de cabos pode ser instalada até 9 cabos de núcleo único

3: As posições de operação e teste serão estabelecidas para o carrinho de mão, e ambas as posições serão equipadas com um dispositivo de posicionamento seguro e confiável e um dispositivo de exibição

4: O gabinete é totalmente montado em chapa de aço aluminizado e galvanizado, que é usinada e dobrada por máquina-ferramenta e depois aparafusada.

5: Possui alta resistência mecânica e sua limpeza e beleza são garantidas.

6: A porta do quadro de distribuição é pulverizada com plástico, também possui forte capacidade de resistência ao impacto e proteção contra corrosão.

7: A chave primária pode ser fornecida com disjuntor a vácuo VD4 e série C3 de chave de carga de tipo fixo da ABB, vários disjuntores a vácuo domésticos (como VS1, VH1, VK, ZN28) também podem ser fornecidos no lugar do mesmo estrangeiro produtos.

8: A porta frontal é instalada com uma janela de observação para verificar o estado de funcionamento dos componentes dentro da sala

























Q5: O OEM/ODM está disponível?

R: Sim, é! Nossos produtos podem ser personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com desenhos ou requisitos dos clientes.



Q6: Você é fabricante ou empresa comercial?
R: Somos fábrica, como um fabricante 100% profissional com 20 anos de experiência como fabricante, poderíamos produzir produtos de acordo com as necessidades dos clientes e também poderíamos controlar 100% a qualidade dos produtos.



Q7: O preço pode ser negociado?

R: Sim, o preço é negociável. Pode ser alterado de acordo com sua quantidade ou pacote



Q8: Que tal inspeção?

R: Temos todo o sistema de inspeção, desde a matéria-prima até os produtos finais, incluindo teste de aumento de temperatura, teste de pulverização de sal, teste de tipo de condutor, teste de vida mecânica.



Q9: Quais são as condições de pagamento?

R: TT, Paypal, Western Union, garantia comercial Alibaba e L/C são aceitáveis. 30% T/T adiantado, saldo de 70% antes do envio.



Q10: Qual é o serviço oferecido pela empresa?

R: Temos uma equipe de engenheiros profissionais que pode projetar e desenvolver o molde para atender a diferentes necessidades do cliente.

Contamos também com equipe de vendas para oferecer um bom atendimento desde a pré-venda até o pós-venda.





Este produto geralmente é personalizado.
Somos fabricantes e contamos com um departamento técnico profissional que pode projetar e fornecer soluções de acordo com as necessidades do cliente.
Clique no botão abaixo para nos enviar as informações e nosso pessoal de vendas entrará em contato com você para fornecer os desenhos do projeto



Aqui estão nossos exemplos de clientes para sua referência

Cliente do Uzbequistão

Ficha de dados
1.1 710-512-01-Subestação Principal MVS1
Quadro de entrada A01 B01 2
Nenhuma Especificação de Componentes Unidade Qty Maker
1 VCB
HVX12-50-31-F 275mm
Altitude Menor ou igual a 2.000 m
Tensão de abertura DC220V
Tensão de fechamento DC220V
Tensão de armazenamento de energia DC220V
Conjunto 1 China
2 VT JDZ-10 10KV/√3/0.1KV/√3 Conjunto 3 China
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Conjunto 3 China
4 Fusível de alta tensão XRNP1-12 0.5A Pc 3 China
5 Pára-raios HY5WZ-17/50 Conjunto 3 China
6 Painel de controle inteligente WY-9008Um Pc 1 China
7 Indicador de curto-circuito e falha à terra EKL-4-1 Pc 1 China
8 Instrumento elétrico multifuncional PD666-3S3 380V 5A Pc 1 China
9 Eliminador harmônico primário LXQ-12KV Pc 1 Fengyuan
10 Display carregado DXN-12Q Pc 1 China
11 Controlador de temperatura e umidade WY-CS-III Pc 1 China
12 Peça de conexão JY-2 Pc 3 China
13 Caixa de junção PJ1 Pc 1 China
14 Suporte de medição tipo universal Pc 1 China
15 Lâmpada de sinalização ND16-22D/4 AC380V vermelha Pc 1 CHNT
16 Lâmpada de sinalização ND16-22D/4 AC380V verde Pc 1 CHNT
