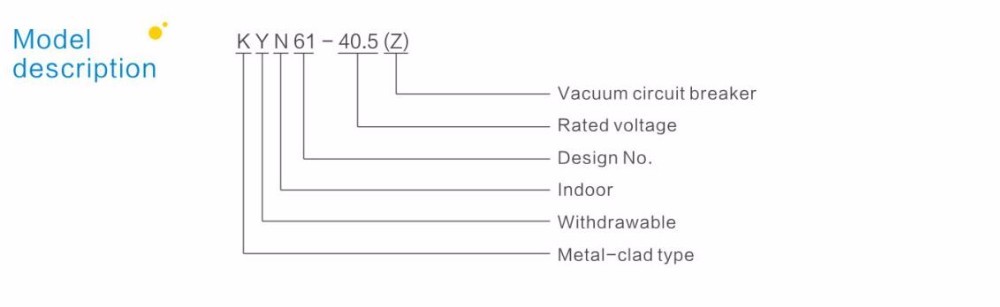

KYN61-40.5 HV 30KV Caixa de distribuição integrada

KYN61-40.5 tipo boca removível AC equipamento de metal fechado (doravante referido como "equipamento de comutação"), sua principal característica é o uso de ZNBS-40.5 totalmente isolado parafuso seccionador a vácuo e mecanismo assistido por mola no gabinete, o gabinete adota A melhoria da pulverização de plástico e decoração fina melhorou a precisão de correspondência do carro e do gabinete. O push-out do carrinho de mão é muito elegante, com alta intercambialidade, estrutura bagunçada, aparência bonita, programa estendido e funções perfeitas de "cinco prevenção".

Enviar inquérito

Descrição

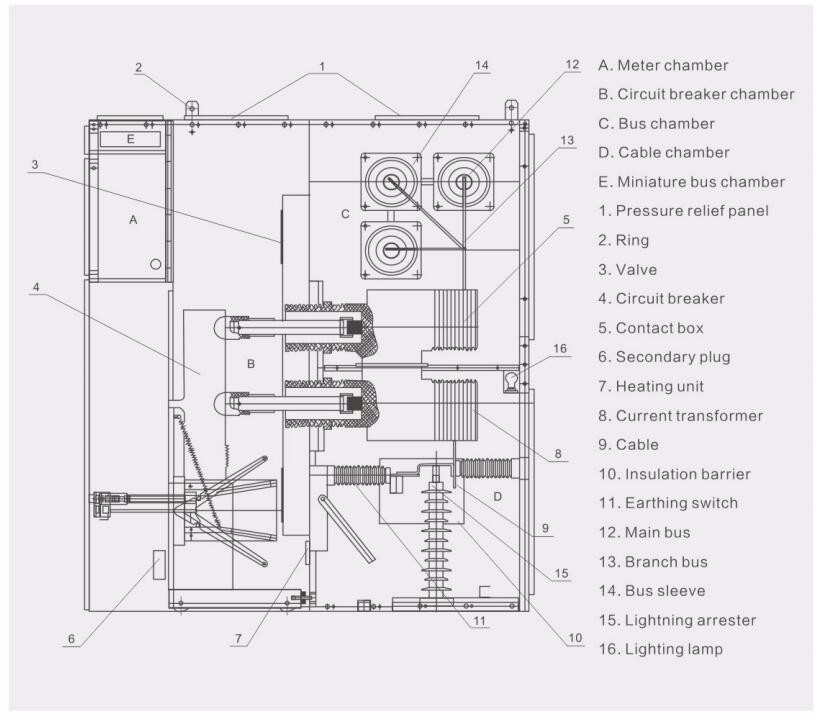

Compartimento no armário de distribuição

1. Carrinho de mão extraível: A estrutura do carrinho de mão é formada e montada com chapas de aço laminadas a frio de alta qualidade. O carrinho de mão está equipado com um disjuntor a vácuo e outros equipamentos auxiliares. A estrutura do carrinho de mão é equipada com um mecanismo de propulsão por parafuso e uma embreagem ultra alta.

2. Compartimento do disjuntor: No compartimento do disjuntor é instalado um trilho especial para a movimentação do carrinho de mão, de forma que o carrinho do disjuntor possa deslizar e ser fixado no compartimento através de um mecanismo parafuso-porca giratório.

3. Compartimento do barramento: O barramento principal é conduzido de um gabinete de distribuição para outro gabinete de distribuição e fixado pelo barramento de ramificação e seção de contato estático. Ao passar pelo gabinete adjacente, o barramento é fixado pela bucha da parede, o que pode efetivamente impedir que o acidente se espalhe e, ao mesmo tempo, auxiliar o barramento principal. Função de suporte. O barramento adota revestimento do tipo encolhimento ou processo de revestimento fluidizado, e as fases e conectores são equipados com mangas isolantes feitas de materiais retardadores de chama para formar um isolamento composto confiável.

4. Compartimento de cabos: Transformadores de corrente, pára-raios e chaves de aterramento podem ser instalados na sala de cabos. O amplo espaço é conveniente para a instalação e conexão de vários cabos.

5. Sala de relés: Os painéis internos e externos do relé podem ser equipados com componentes secundários, como controle, componentes de proteção, medição, instrumentos de exibição e monitores de monitoramento ao vivo.

Parâmetros técnicos principais
Tensão nominal	..................................	40,5kV
frequência nominal	..................................	50 Hz
Corrente nominal do disjuntor	..................................	1250~4000A
Corrente nominal do painel	..................................	1250~4000A
Corrente suportável nominal de curta duração (4S)	..................................	20 25 31.5kA
Corrente suportável de pico nominal (pico)	..................................	50 63 80kA
Corrente nominal de interrupção de curto-circuito	..................................	20 25 31.5kA
Corrente nominal de curto-circuito (pico)	..................................	5063 80kA
Nível nominal de isolamento 1 min Tensão suportável de frequência de energia	Polo a polo, polo a terra	95kV
	Entre contatos abertos	110kV
Tensão suportável de impulso de raio (pico)	Polo a polo, polo a terra	185kV
Tensão suportável de impulso de raio (pico)	Entre contatos abertos	215kV
código IP	..................................	IP4X IP2X

Condições de serviço

◎ Temperatura do ar ambiente: -15 graus 〜 mais 40 graus;

◎ Umidade relativa: Média diária menor ou igual a 95 por cento e média diária de pressão de vapor d'água < 2,2 kPa;

Média mensal menor ou igual a 90 por cento e média mensal de pressão de vapor d'água < 1,8 kPa;

◎ Altitude: ^ 1000m;

◎ Intensidade sísmica: Não mais que 8 graus

◎ O ar ambiente deve estar livre de poluição de gases ou vapores corrosivos ou inflamáveis;

◎ Nenhuma vibração óbvia;

KYN61-40.5 (7)

KYN61-40.5

KYN61-40.5(3)

KYN61-40.5

FÁBRICA

production line1

workshop

CERTIFICADO

CQC

EXIBIÇÃO

VISÃO GERAL DA EMPRESA

Perguntas frequentes

Q5 : O OEM/ODM está disponível?

R: Sim, é! Nossos produtos podem ser Personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com o desenho ou requisitos dos clientes.

Q6 : Você é fabricante ou empresa comercial?
R: somos fábrica, como fabricante 100 por cento profissional com 20 anos de experiência, podemos produzir produtos de acordo com os requisitos dos clientes e também podemos controlar a qualidade dos produtos 100 por cento.

Q7 : O preço pode ser negociado?

R: Sim, o preço é negociável. Pode ser alterado de acordo com sua quantidade ou pacote

Q8 : Que tal inspeção?

R: temos todo o sistema de inspeção, desde a matéria-prima até os produtos finais, incluindo teste de aumento de temperatura, teste de pulverização de sal, teste de tipo de condutor, teste de vida mecânica.

Q9 : Quais são as condições de pagamento?

R: tt, paypal, western union, alibaba trade assurance e l/c são aceitáveis. 30% T/T adiantado, saldo de 70% antes do envio.
