Gabinete de Chaveamento Fechado de Metal

KYN28A-12 Gabinete de painel fechado de metal O gabinete de painel fechado de metal é um conjunto completo de painel para sistema de barramento único trifásico CA 50/60Hz e seção de barramento único. É adequado para subestações e salas de distribuição de energia de usinas, sistemas de energia, petróleo, química,...

Enviar inquérito

Descrição

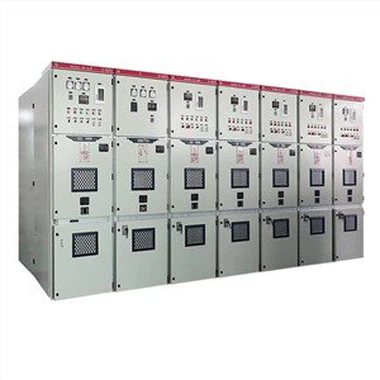

KYN28A-12 Gabinete de Chaveamento Fechado de Metal

O gabinete do painel de distribuição metálico é um conjunto completo de painéis para sistema de barramento único trifásico CA 50/60Hz e seção de barramento único. É adequado para subestações e salas de distribuição de energia de usinas, sistemas de energia, petróleo, química, empresas e instituições, etc., desempenha um papel na distribuição de energia elétrica e pode controlar e proteger equipamentos elétricos como geradores, transformadores, motores, e dispositivos de compensação de potência reativa. .

Ambiente de uso

1. Altitude: Menor ou igual a 1000m;

2. Temperatura ambiente: -25 graus - mais 40 graus;

3. A umidade relativa do ar: o valor médio diário não é superior a 95 por cento, e o valor médio mensal não é superior a 90 por cento;

4. Não há poluição grave no ar circundante, como poeira, fumaça, corrosivos, gases inflamáveis, gasolina e sal, etc.;

5. Intensidade do terremoto: 8 graus.

Indoor High Voltage AC Switchgear Panel

Principais parâmetros técnicos
Tensão nominal	.....................................	kV	3.6,7.2,12
Frequência nominal	.....................................	Hz	50
Corrente nominal do disjuntor	.....................................	A	630/4000
Corrente nominal do comutador	.....................................	A	630/4000
Corrente suportável nominal de curta duração (4S)	.....................................	kA	20,25,31.5,40
Corrente suportável de pico nominal (pico)	.....................................	kA	50,63,80,100
Corrente nominal de interrupção de curto-circuito	.....................................	kA	20,25,31.5,40
Nível de isolamento nominal 1min tensão de resistência à frequência de alimentação	Pólo a pólo, pólo-terra	kV	24,32,42
	Entre contatos abertos	kV	24,32,48
Tensão suportável de impulso de relâmpago (pico)	Pólo a pólo, pólo-terra	kV	40,60,75
Tensão suportável de impulso de relâmpago (pico)	Entre contatos abertos	kV	46,70,85
O invólucro é IP4X e é IP2X quando a porta do compartimento e a porta da câmara do disjuntor são abertas
