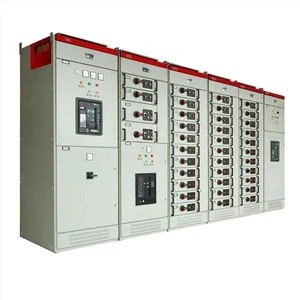

Quadro de comutação de baixa tensão

O equipamento MNS é adequado para usinas, subestações, usinas petroquímicas, aço metalúrgico, energia de transporte, têxteis industriais leves e outras fábricas, empreendimentos de mineração e comunidades residenciais, edifícios altos e outros lugares. É usado para conversão de energia, distribuição e controle de equipamentos de distribuição de energia em sistemas de energia com AC 50-60Hz e tensão de trabalho nominal AC 660V e abaixo.

Enviar inquérito

Descrição

Quadro de comutação de baixa tensão

Parâmetro técnico

	Item		Unidade	Valor
1	Tensão de trabalho nominal do circuito principal (AC)		V	380 660
2	Tensão de isolamento nominal do circuito principal (AC)		V	660
3	Frequência nominal		HZ	50
4	Corrente de ônibus nominal	Ônibus horizontal	Um	1600 2500 3150 4000 5000
4	Corrente de ônibus nominal	Ônibus vertical	Um	1000 2000
5	Classificação de curto prazo resistência atual (1S)	Ônibus horizontal	KA	50 80
		Ônibus vertical	KA	50
		Condutor protetor	KA	30 48
		Ônibus neutro	KA	30 48
6	Pico avaliado resistência corrente	Ônibus horizontal	KA	105 176
6	Pico avaliado resistência corrente	Ônibus vertical	KA	105
7	Grau de proteção da concha			IP30 IP40

Use condições ambientais

1. A temperatura do ar em torno do interruptor de baixa tensão MNS: não superior a +40°C, não inferior a -5°C, e sua temperatura média em 24 horas não é superior a +35°C;

2. A umidade relativa do ar ao redor do interruptor MNS: o ar é limpo, a umidade relativa não excede 50% quando a temperatura máxima é de +40°C, e maior umidade relativa é permitida em temperaturas mais baixas, por exemplo, 90% a +20°C;

3. Altitude de instalação: não mais do que 2000 metros;

4. A inclinação de instalação do armário do interruptor: não mais de 5 graus;

5. Não há lugar onde haja vibração violenta, gás explosivo, gás corrosivo químico e poeira que possa destruir o isolamento ao redor do interruptor;

6. O interruptor dobrável é adequado para transporte e armazenamento na seguinte faixa de temperatura: -25°C a +55°C, não excedendo +70°C em um curto período de tempo (24 horas).
