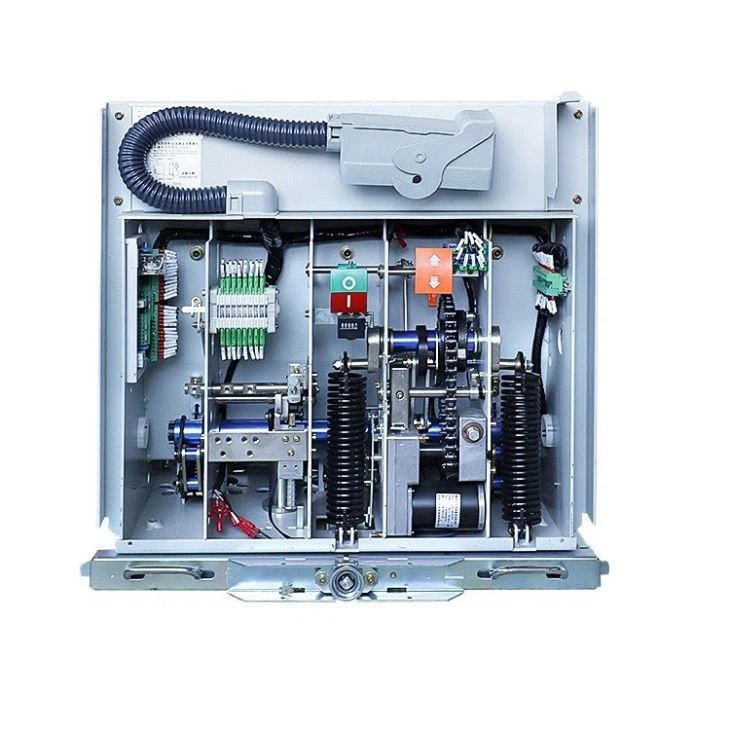

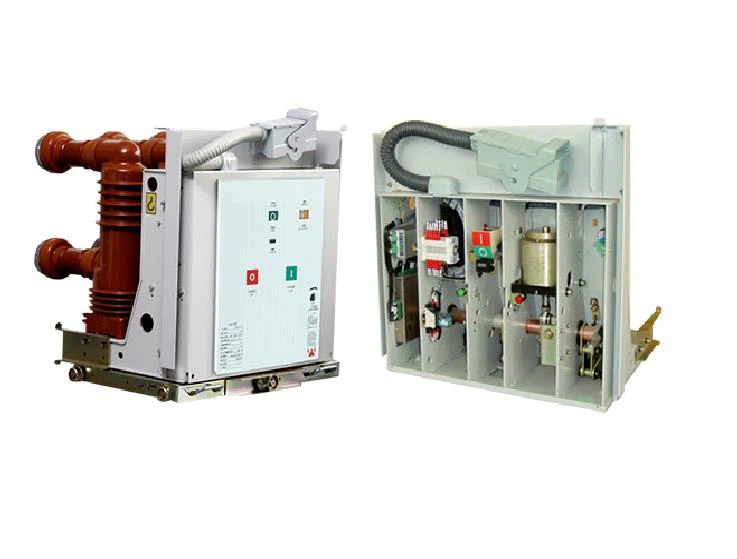

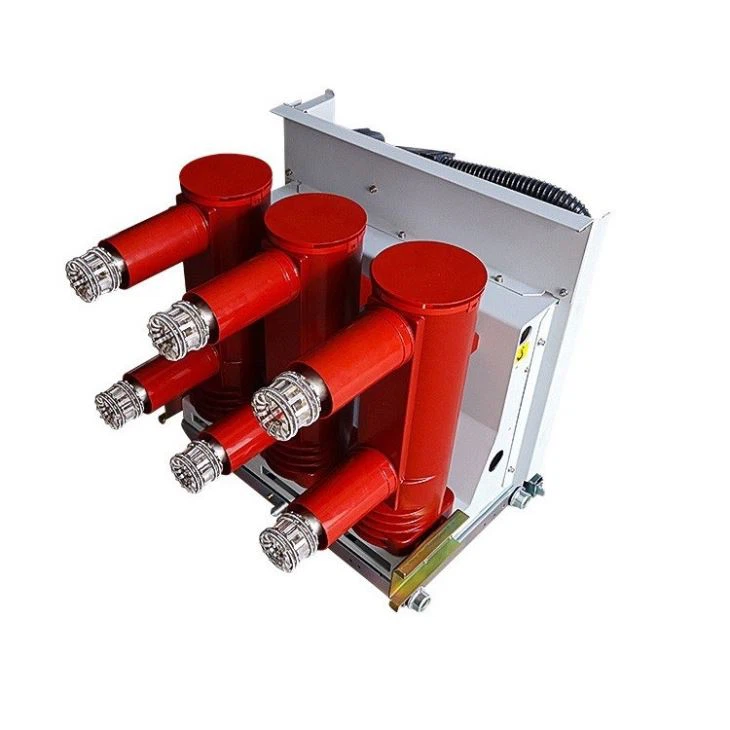

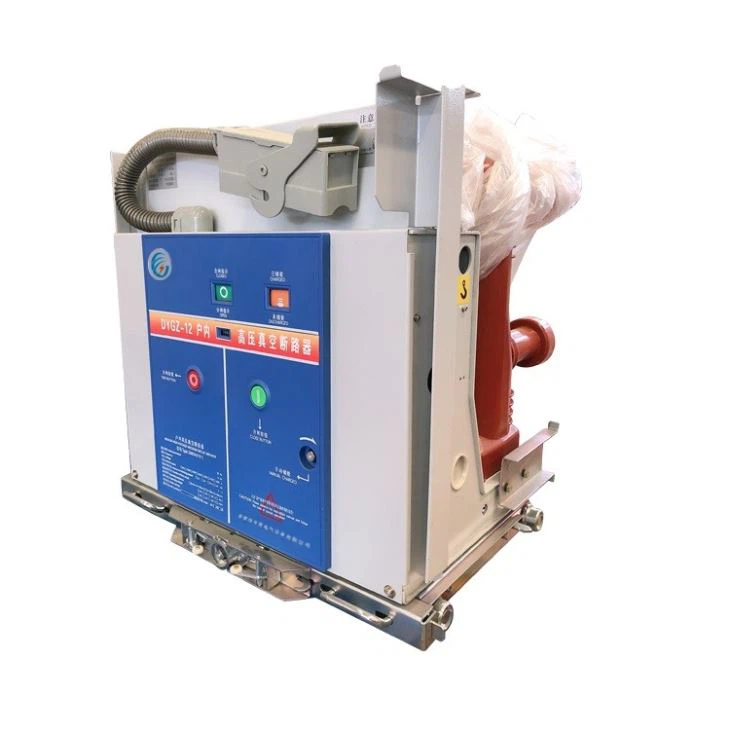

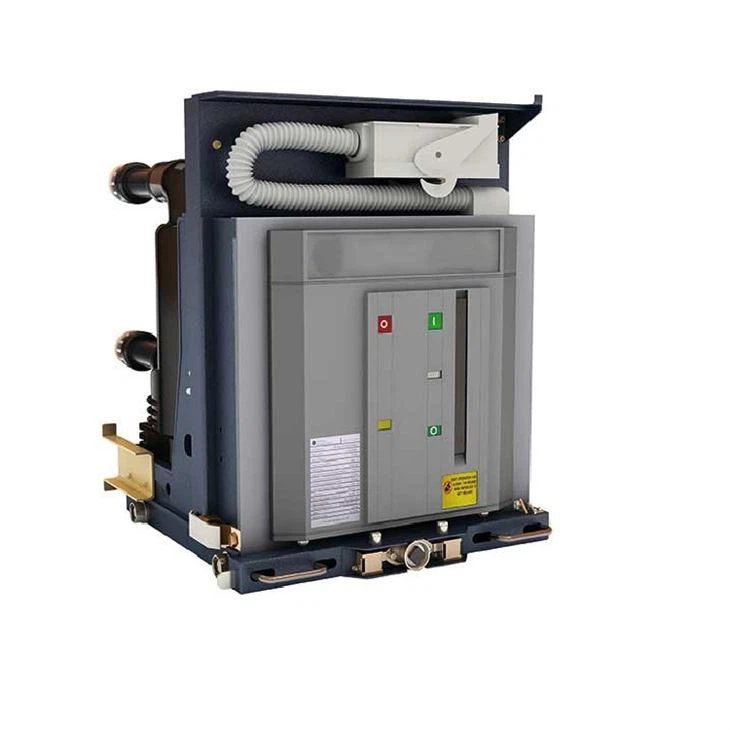

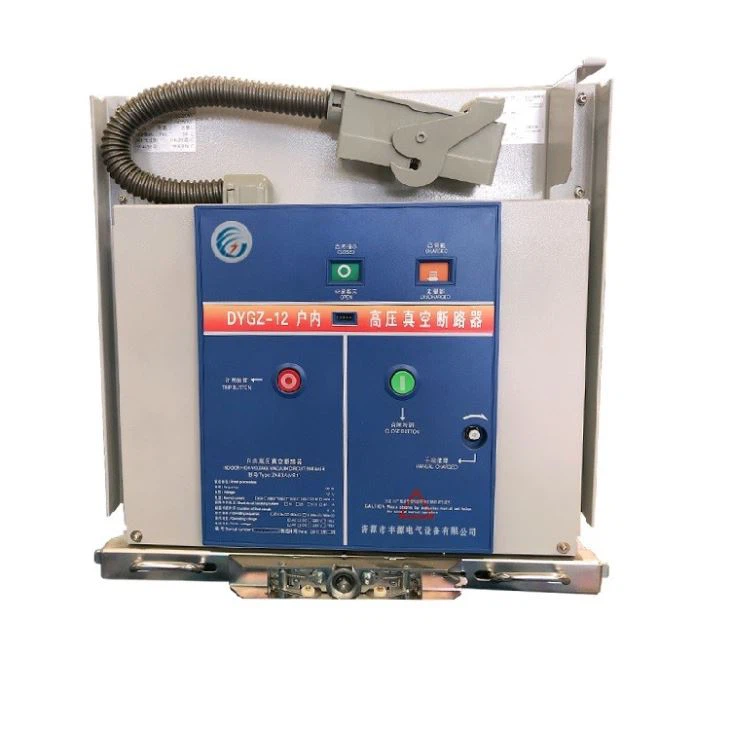

Disjuntor de vácuo interno montado lateralmente
Amplamente utilizado em usinas de energia, subestações e outros equipamentos elétricos, como proteção e controle de instalações elétricas, especialmente no local onde as mercadorias são frequentemente operadas sob corrente nominal e corrente de interrupção múltipla.
Descrição
O disjuntor a vácuo interno montado na lateral é adequado para tensão de 12kV, como unidade de proteção e controle de equipamentos de energia, empresas industriais e de mineração, pode ser usado para alternar cargas de vários tipos e operações frequentes, interrompendo repetidamente a situação atual de curto-circuito. O produto adota um novo tipo de disjuntor, uma parte VSG pode adotar a marca internacional de pólo incorporado, o interruptor a vácuo e a parte principal do circuito são selados firmemente em um todo, protegem o interruptor contra colisão, poeira e imagem de gel, forte capacidade de adaptar ao meio ambiente, reduz bastante o custo de operação e manutenção. A implementação real do produto faz parte de um mecanismo de operação livre de manutenção e de baixa manutenção;
Amplamente utilizado em usinas de energia, subestações e outros equipamentos elétricos, como proteção e controle de instalações elétricas, especialmente no local onde as mercadorias são frequentemente operadas sob corrente nominal e corrente de interrupção múltipla.
NÃO | Item | Unidades | Parâmetros técnicos | ||
1 | Tensão nominal | KV | 12 | ||
2 | Tensão nominal suportável de freqüência de potência de curta duração | 42/48 (interfase, terra / fratura) | |||
3 | Tensão nominal suportável por impulso de raio | 42/48 (interfase, terra / fratura) | |||
4 | Freqüência avaliado | Hz | 50 | ||
5 | Corrente nominal | A | 630 1250 | 630 1250 1600 | 630 1250 1600 |
6 | Corrente nominal de curto-circuito | KA | 20/25 | 31.5 | 40 |
7 | Tensão nominal suportável de curta duração | 20/25 | 31.5 | 40 | |
8 | Duração nominal de curto-circuito | S | 4 | ||
9 | Corrente nominal de pico suportável | KA | 50/63 | 80 | 100 |
10 | Corrente nominal de fechamento de curto-circuito | 50/63 | 80 | 100 | |
11 | Tensão suportável da freqüência de potência do circuito secundário (1min) |
| |||
12 | Corrente nominal de interrupção nominal / inversa do grupo de capacitores | A | 630/400 (40kA: 800/400) | ||
13 | Corrente nominal de fechamento do banco de capacitores | 12,5 (a frequência não é maior que) | |||
14 | Vida mecânica | KA | 20000 | ||
15 | Tempos de interrupção de corrente nominal (vida elétrica) | 20000 | |||
16 | Tempos de interrupção atuais de curto-circuito | vezes | 50 (40KA≤30) | ||
17 | Contatos dinâmicos e estáticos permitem o desgaste da espessura cumulativa | milímetros | 3 | ||
18 | Tempo de armazenamento de energia | s | ≤10 | ||
19 | Distância de abertura do contato | milímetros | 11±1 | ||
20 | Overtravel | 3.5±0.5 | |||
21 | Tempo de retorno do fechamento do contato | em | ≤2 (40KA≤3) | ||
22 | Divisão trifásica / período fechado | ≤2 | |||
23 | Velocidade média de abertura (os contatos são separados por -8mm) | m/s | 1.2±0.2 | ||
24 | Resistência do circuito condutor principal | 0.6±0.2 | |||
25 | Resistência do circuito condutor principal | μΩ | ≤50(630A)≤45(1250A) | ||
26 | Sequência de operação nominal | 0-0.3s-Co-180s-Co | |||
Instruções de ordem:
Modelo completo e quantidade do pedido do produto
Corrente nominal, tensão nominal, distância de cada polo
Corrente nominal de curto-circuito
Tensão nominal do mecanismo de operação, abertura e fechamento próximo, tensão nominal do motor de economia de energia
Acessório e quantidade necessários
Outro requisito entre em contato conosco diretamente
