Disjuntor a Vácuo RMU Interno VS1 24kv

VS1 12/24kV Modelo interno AC disjuntor a vácuo de alta tensão é um tipo de painel de alta tensão holístico e completamente selado, tem dimensão compacta e pequeno volume. O VCB se aplica ao sistema de energia de tensão nominal 7,2~12kV, trifásico e AC 50/60Hz. É aplicável em ocasiões com operações frequentes, atuando na proteção e controle de linhas e aparelhos elétricos. O produto está em conformidade com IEC62271-100, GB1984, JB3855 e DL1403 e passa no teste de tipo.

Enviar inquérito

Descrição

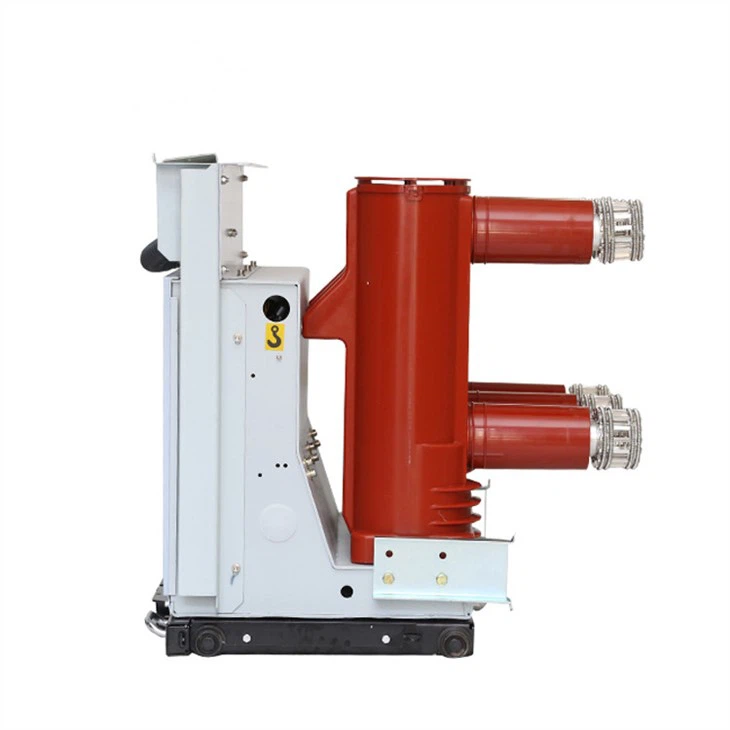

Disjuntor a vácuo RMU interno VS1 24kv

O disjuntor de vácuo de pólo embutido de alta tensão AC da série VS1 é aplicado para alta tensão interna de tensão nominal 12kV e 24kV, trifásico AC 50Hz. É usado para o controle e proteção da subestação do transformador., empresa de mina e freqüentemente aplicado para operar a ocasião. e assim por diante.

Principais características

1. É conveniente para ajuste devido ao disjuntor a vácuo adotar o design da câmara de arco localizado na parte superior, o mecanismo de operação está localizado na parte inferior; 2. Adota a estrutura da combinação de ar e material isolante composto orgânico; 3. Mecanismo de operação de mola simples, 10.000 tempos de operação; 4. Desempenho de travamento automático suave e bom devido ao mecanismo de propulsão por parafuso de avanço.

Características estruturais:

A tensão pode chegar a 12kV e 24kV, a corrente 4000A, e a quebra pode chegar a 20KA/25KA/31.5KA/40kA

Tamanho do gabinete adequado:
Largura do gabinete 500/550/650/800/1000mm
Modelo VCB: Adequado para as marcas ABB/Siemens, Schneider etc. de disjuntor a vácuo VCB

Requerimentos ambientais

A altitude não deve exceder 1000m;

B. a temperatura ambiente, temperatura máxima mais 40 graus, a temperatura máxima de 15 graus (permite apenas armazenamento de - 30 graus);

C. Umidade ambiental: a umidade relativa média diária é de 95 por cento e a umidade relativa média mensal é inferior a 90 por cento. As acuidades de pressão de vapor saturada média diária foram de 2,2 * 10 ^ 3 mpa

As acuidades médias diárias de pressão de vapor saturado foram de 1,8 * 10 ^ 3 mpa

D. Sem fogo, sem curativos perigosos, sem contaminação séria, sem Fuji químico e sem agitação violenta.

Se houver condições especiais de uso, informe o fabricante no momento do pedido.

Os principais parâmetros técnicos:

NÃO	Item	Unidades	Parâmetros técnicos
1	Tensão nominal	KV	12
2	Tensão nominal de resistência à frequência de alimentação de curta duração		42/48 (Interfase, terra/fratura)
3	Tensão nominal de resistência ao impulso de relâmpago		42/48 (Interfase, terra/fratura)
4	Frequência nominal	Hz	50
5	Corrente nominal	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Corrente nominal de interrupção de curto-circuito	KA	20/25	31.5	40
7	Tensão suportável nominal de curta duração	KA	20/25	31.5	40
8	Duração nominal do curto-circuito	S	4
9	Corrente suportável de pico nominal	KA	50/63	80	100
10	Corrente nominal de fechamento de curto-circuito	KA	50/63	80	100
11	Tensão suportável de frequência de alimentação do circuito secundário (1 min)		2000
12	Corrente de interrupção nominal do grupo de capacitores simples / back to back	A	630/400(40kA:800/400)
13	Corrente nominal de fechamento do banco de capacitores		12,5 (a frequência não é maior que)
14	Vida mecânica	KA	20000
15	Tempos de interrupção da corrente nominal (vida elétrica)	KA	20000
16	Tempos de interrupção de corrente de curto-circuito nominais	vezes	50(40KA Menor ou igual a 30)
17	Contatos dinâmicos e estáticos permitem espessura cumulativa de desgaste	milímetros	3
18	Tempo de armazenamento de energia	s	Menor ou igual a 10
19	Distância de abertura do contato	milímetros	11±1
20	Sobrecarga	milímetros	3.5±0.5
21	Tempo de retorno de fechamento do contato	EM	Menor ou igual a 2(40KA Menor ou igual a 3)
22	Período trifásico dividido/fechado	EM	Menor ou igual a 2
23	Velocidade média de abertura (os contatos são separados por -8mm)	m/s	1.2±0.2
24	Resistência do circuito condutor principal	m/s	0.6±0.2
25	Resistência do circuito condutor principal	μΩ	Menor ou igual a 50(630A) Menor ou igual a 45(1250A) Menor ou igual a 40 (1600,2000A) Menor ou igual a 35 (2500A ou mais)
26	Sequência de operação nominal		0-0.3s-Co-180s-Co
