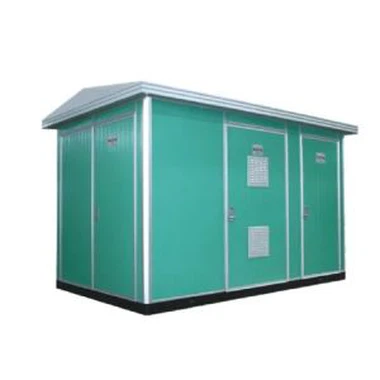

Subestação americana pré-instalada YB

Descrição da subestação transformadora pré-instalada O gabinete de comutação de metal fechado de metal AC é um quadro de distribuição AC 50HZ de dispositivo interno trifásico, usado em usinas de energia e sistemas de subestação com uma tensão nominal de 35kV, uma corrente máxima nominal de 2000A e um ônibus único ou seção ...

Enviar inquérito

Descrição

Subestação americana pré-instalada YB:

Este produto coloca a chave de carga de alta tensão e o fusível de alta tensão no óleo do transformador, e tem duas formas estruturais: a mesma caixa ou o sub-tanque com o corpo do transformador; o tanque de óleo adota uma estrutura totalmente vedada e é equipado com um medidor de temperatura de óleo, um medidor de nível de óleo, um medidor de pressão, válvula de alívio de pressão, válvula de drenagem de óleo e outros componentes para monitorar o status operacional do transformador; como uma importante fonte de alimentação na rede de distribuição cabeada, este produto é um conjunto completo de produtos pré-instalados que integram equipamentos de controle, proteção, transformação e distribuição de alta tensão. Utilizado em redes de distribuição urbanas e rurais.

1. Altitude: ≤1000m; temperatura ambiente; -25 ℃ ～ +40 ℃;

2. Temperatura: a temperatura média mensal mais alta +30 ℃, a temperatura média anual mais alta +20 ℃;

3. Umidade relativa: o valor médio diário não é superior a 95%, o valor médio mensal não é superior a 90%;

4. Nível antivibração: aceleração horizontal 0 4m / s, aceleração vertical O 15m / s;

5. O local de instalação não é violento; não há impacto sério, poluição séria e corrosão química, poeira condutiva ou risco de explosão.

As subestações tipo caixa são usadas em edifícios residenciais de grande altura, vilas luxuosas, parques quadrados, áreas residenciais, pequenas e médias fábricas, minas, campos de petróleo e edifícios temporários para receber e distribuir eletricidade no sistema de distribuição de energia.

Pre-installed Transformer Substation

Intelligent Box Type Substation

Box Type Power Distribution Substation

Parâmetros técnicos principais
Unidade HV	Frequência nominal	Hz	50
	Tensão nominal	kV	7.2 12 24 40.5
	Corrente nominal do ônibus principal	A	630 1250 1600
	Corrente / duração nominal de resistência de curto prazo	kA / s	20/4 25/3 31.5/4
	Corrente suportável de pico nominal	kA	50 63 80
	Tensão suportável de frequência de energia de 1 minuto (para terra / entre contatos abertos)	kV	32/36 42/48 65/79 95/115
	Tensão suportável de impulso de raio (para terra / entre contatos abertos)	kV	60/70 75/85 125/145 185/215
	Corrente nominal de curto-circuito	kA	20 25 31.5
	Corrente / duração de resistência de curto prazo do loop	kA / s	20/2 20/4
	Corrente nominal de curto-circuito do loop principal	kA	50 63 80
	Corrente nominal de interrupção de carga ativa	A	630
	Corrente nominal de quebra de malha fechada	A	630
	Corrente nominal de transferência	A	1700
	Peróide de vida mecânica	vezes	3000 5000 10000
Unidade LV	Frequência nominal	Hz	50
	Tensão nominal	kV	0.4/0.23
	Tensão nominal de isolamento	V	690
	Corrente nominal do circuito principal	A	100~3200
	Corrente suportável nominal de curta duração	kA / s	30/1 50/1 100/1
	Corrente suportável de pico nominal	kA	63 105 176
	Tensão suportável de frequência de energia 5s	kV	2.5 3.75
Unidade transformadora	Frequência nominal	Hz	50
	Tensão nominal	kV	7.2 12 24 40.5/0.4
	Capacidade nominal	kVA	30~1600
	1 min de tensão suportável de frequência de energia	kV	25/20 35/28 55/50 85/75
	Tensão suportável de impulso de raio	kV	60 75 125 170
	Tensão de impedância	％	4~6
	Alcance de toque	...	±×2.5％ ±×5％
	Grupo de conexão	...	Y, yn0 D, yn11
	Tipo	...	Tipo imerso em óleo, tipo seco
Corpo de gabinete	Código IP das câmaras HV e LV	...	IP33D
	Código IP da câmara do transformador	...	IP23D
	Nível de ruído (tipo imerso em óleo / tipo seco)	dB	≤50/55
