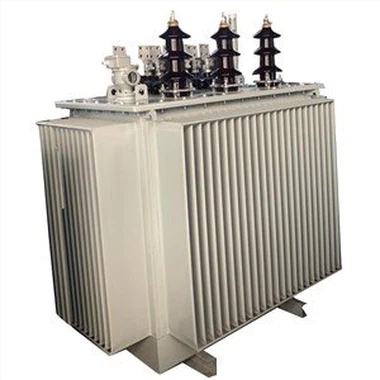

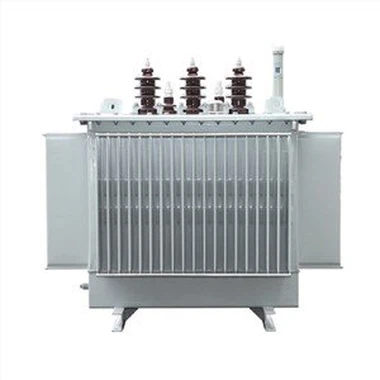

Transformador de distribuição imerso em óleo em 3 fases

Transformadores de energia imersos em petróleo têm as vantagens de baixa perda, baixo ruído e alta eficiência, e são desejáveis para bons efeitos de economia de energia e redução da poluição.

Enviar inquérito

Descrição

Transformador de distribuição imerso em óleo em 3 fases

3-phase Oil Immersed Distribution Transformer

Características:

1. O núcleo de ferro é feito de chapas de aço de silício e tiras, que é próxima de seção transversal circular sem articulações e não classificação. O jugo de ferro e a coluna do núcleo de ferro estão conectados com cantos arredondados, e o núcleo de ferro está fechado.

2. As bobinas de alta e baixa tensão são diretamente feridas no núcleo de ferro, e as duas bobinas têm boa concentricidade e forte resistência a curto-circuito.

3. Elimine o conservador de óleo e adote um tanque de óleo ondulado. A mudança no volume do óleo causada pela temperatura é ajustada pelo ajuste elástico da folha ondulada, que isola o óleo do transformador do ar e prolonga sua vida útil.

4. O tanque de combustível ondulado tem baixo aumento de temperatura, espaço pequeno no chão e bela aparência.

5. O processamento do núcleo é totalmente mecanizado, o que reduz a intensidade do trabalho, melhora a qualidade do produto e estabiliza a qualidade.

Parâmetros técnicos:

Capacidade nominal	Combinação de tensão			Grau de conexão sinuosa	Perda sem carga (W)	Perda de carga (W)	Impedância de Curto Circuito (%)	Corrente sem carga (A)
	Alta Tensão (kV)	Alcance de toque de alta tensão (%)	Baixa Tensão (kV)	Grau de conexão sinuosa	Perda sem carga (W)	Perda de carga (W)	Impedância de Curto Circuito (%)	Corrente sem carga (A)
30	6 6.3 6.6 10 10.5 11	±5 ±2×2,5	0.4	Dyn11	100	630	4.0	1.8
50					130	910		1.6
63					150	1090		1.5
80					180	1310		1.5
100					200	1580		1.4
125					240	1890		1.4
160					280	2310		1.3
200					340	2730		1.2
250					400	3200		1.1
315					480	3830		1.1
400					570	4520		1.0
20W					680	5430		1.0
630					810	6200	4.5	0.9
800					980	7500		0.8
1000					1150	10300		0.8
1250					1360	12000		0.7
1600					1640	14500		0.6
2000					1940	18300		0.6
2500					2290	21200		0.5
