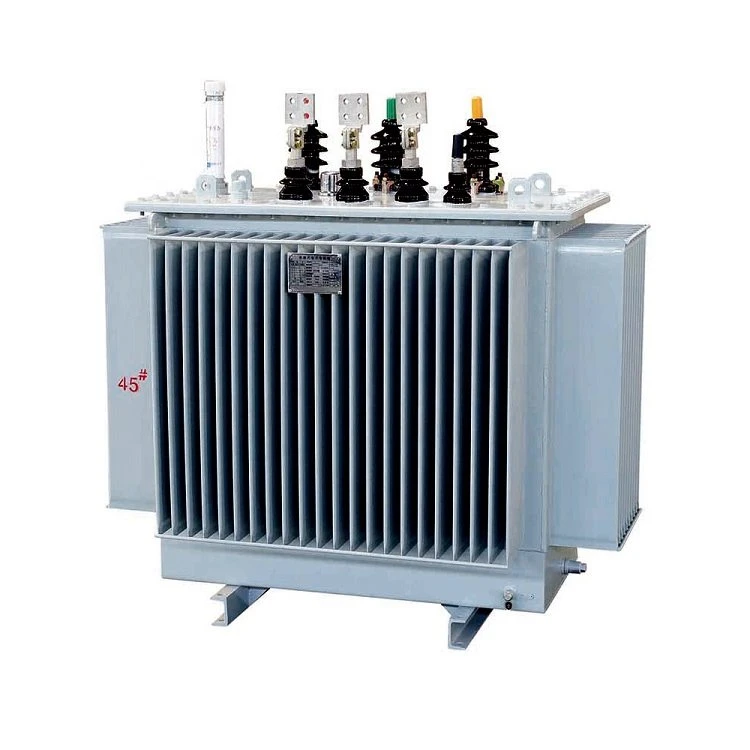

Transformador trifásido de óleo
O transformador imerso em óleo é um novo transformador de alto desempenho com uma estrutura mais razoável e melhor desempenho. Desempenho estável, baixa perda e baixo ruído. Os transformadores imersos em petróleo são, em sua maioria, adequados para a transformação da rede elétrica de empreendimentos urbanos e rurais, industriais e de mineração. Adequado para transformadores combinados e subestações pré-instaladas.
Descrição
O transformador trifásica e cheio de óleo adota um novo tipo de estrutura de isolamento com forte resistência a curto-circuito. O núcleo de ferro é feito de placa de aço de silício laminada a frio de alta qualidade. O grupo de enrolamento de alta tensão é composto por fios de cobre sem oxigênio de alta qualidade e adota uma estrutura de tambor de várias camadas. Todos os fixadores são especialmente tratados para evitar o afrouxamento.
Parâmetros técnicos:
Capacidade nominal | Combinação de tensão | Grau de conexão sinuosa | Perda sem carga (W) | Perda de carga (W) | Impedância de Curto Circuito (%) | Corrente sem carga (A) | ||
Alta Tensão (kV) | Alcance de toque de alta tensão (%) | Baixa Tensão (kV) | ||||||
30 | 6 6.3 6.6 10 10.5 11 | ±5 ±2×2,5 | 0.4 | Dyn11 | 100 | 630 | 4.0 | 1.8 |
50 | 130 | 910 | 1.6 | |||||
63 | 150 | 1090 | 1.5 | |||||
80 | 180 | 1310 | 1.5 | |||||
100 | 200 | 1580 | 1.4 | |||||
125 | 240 | 1890 | 1.4 | |||||
160 | 280 | 2310 | 1.3 | |||||
200 | 340 | 2730 | 1.2 | |||||
250 | 400 | 3200 | 1.1 | |||||
315 | 480 | 3830 | 1.1 | |||||
400 | 570 | 4520 | 1.0 | |||||
20W | 680 | 5430 | 1.0 | |||||
630 | 810 | 6200 | 4.5 | 0.9 | ||||
800 | 980 | 7500 | 0.8 | |||||
1000 | 1150 | 10300 | 0.8 | |||||
1250 | 1360 | 12000 | 0.7 | |||||
1600 | 1640 | 14500 | 0.6 | |||||
2000 | 1940 | 18300 | 0.6 | |||||
2500 | 2290 | 21200 | 0.5 | |||||
Condições normais de trabalho de transformadores imersos em óleo:
1. A altitude interior ou externa não excede os 1000m
2. A maior temperatura ambiente +40°C A maior temperatura média diária +30°C
3. A maior temperatura média anual é de +20°C, a temperatura mais baixa é de -25°C
4. De acordo com as exigências do usuário, podem ser fornecidos transformadores que operam em condições especiais.

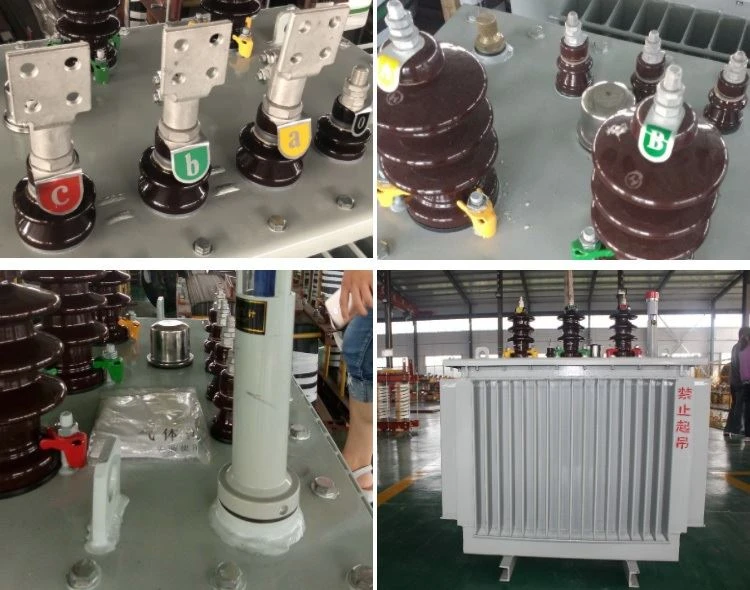

Detalhes de produtos
Nossa Fábrica
Certificados
Visita ao cliente
Aviso de ordem
1. Capacidade nominal
2. Tensão de alta e baixa tensão
3. Rótulo do grupo de conexão
4. Impedância de curto-circuito
5. Faixa de toque
6. Frequência
7. Outros requisitos especiais.
