Aparelhagem de alta tensão blindada de metal
Aparelhagem de alta tensão blindada de metal KYN28A-12 A aparelhagem de alta tensão blindada de CA interna é adequada para sistema de energia CA trifásico 50/60Hz, usado para receber e distribuir energia, bem como circuitos de controle, proteção e teste. O interior do produto adota resina epóxi APG...
Descrição

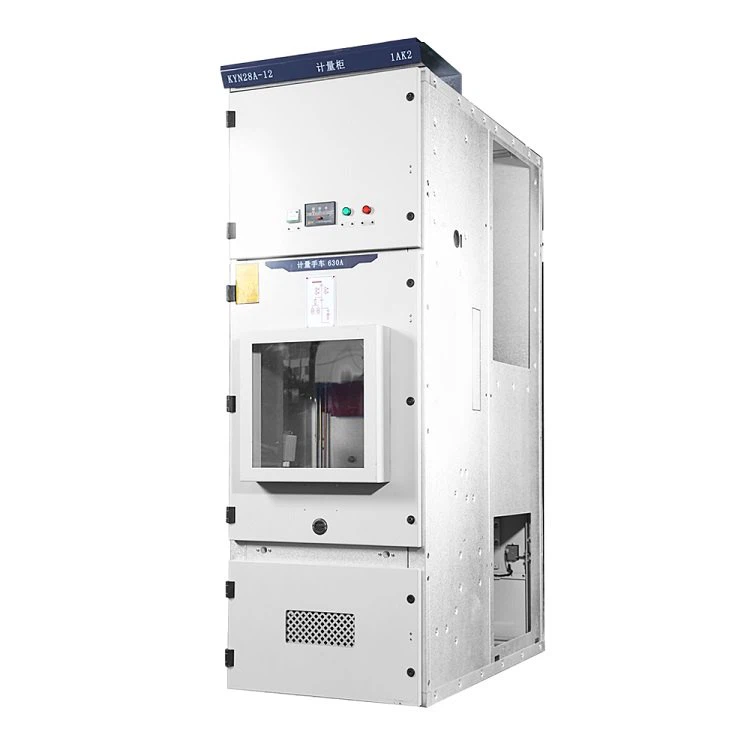

Aparelhagem de alta tensão blindada de metal
KYN28A-12 comutador de alta tensão blindado AC interno é adequado para sistema de energia trifásico AC 50/60Hz, usado para receber e distribuir energia, bem como circuitos de controle, proteção e teste.
O interior do produto adota fundição de resina epóxi APG e tecnologia confiável de barramento de isolamento sólido, e realiza um design totalmente isolado. Possui boas medidas de distribuição de campo elétrico. É um painel miniaturizado com tecnologia avançada, desempenho estável, estrutura razoável, uso conveniente, seguro e confiável.
| Principais parâmetros técnicos | |||
| Tensão nominal | ..................................... | kV | 3.6,7.2,12 |
| Frequência nominal | ..................................... | Hz | 50 |
| Corrente nominal do disjuntor | ..................................... | A | 630/4000 |
| Corrente nominal do comutador | ..................................... | A | 630/4000 |
| Corrente suportável nominal de curta duração (4S) | ..................................... | kA | 20,25,31.5,40 |
| Corrente suportável de pico nominal (pico) | ..................................... | kA | 50,63,80,100 |
| Corrente nominal de interrupção de curto-circuito | ..................................... | kA | 20,25,31.5,40 |
| Nível de isolamento nominal 1min tensão de resistência à frequência de alimentação | Pólo a pólo, pólo-terra | kV | 24,32,42 |
| Entre contatos abertos | kV | 24,32,48 | |
| Tensão suportável de impulso de relâmpago (pico) | Pólo a pólo, pólo-terra | kV | 40,60,75 |
| Entre contatos abertos | kV | 46,70,85 | |
| O invólucro é IP4X e é IP2X quando a porta do compartimento e a porta da câmara do disjuntor são abertas | |||
Característica
1. O barramento adota material de isolamento termorretrátil ou método de isolamento de revestimento epóxi, otimiza a forma do eletrodo, torna a estrutura do gabinete compacta e reduz a área ocupada.
2. O corpo do gabinete é feito de chapa de aço colada a frio de alta qualidade e chapa de zinco aluminizada importada, processada por chapa de metal CNC e conectada por parafusos, porcas e rebites de alta resistência.
3. Existem outras soluções primárias para equipamentos de manobra, como entrada e saída de cabos, entrada e saída aérea, conexão de barramento, isolamento, transformador de tensão, pára-raios, etc.
4. O gabinete do barramento, o gabinete do carrinho de mão e o gabinete do cabo são todos instalados com placas de isolamento, o que melhora muito o nível de isolamento.
5. O intertravamento entre o interruptor principal, carrinho, interruptor faca de piso e a porta do gabinete adota um método de trava de porta mecânica obrigatório para alcançar a função "cinco prevenção".
6. A interface homem-máquina amigável torna a operação do painel programável e estilizada, e o operador fica claro à primeira vista.
7. Existem mais de 160 tipos de esquemas de fiação principal, com forte adaptabilidade estrutural, que podem atender às necessidades de diferentes usuários.
Certificados
